中继器

订货号：MS-F155-LM

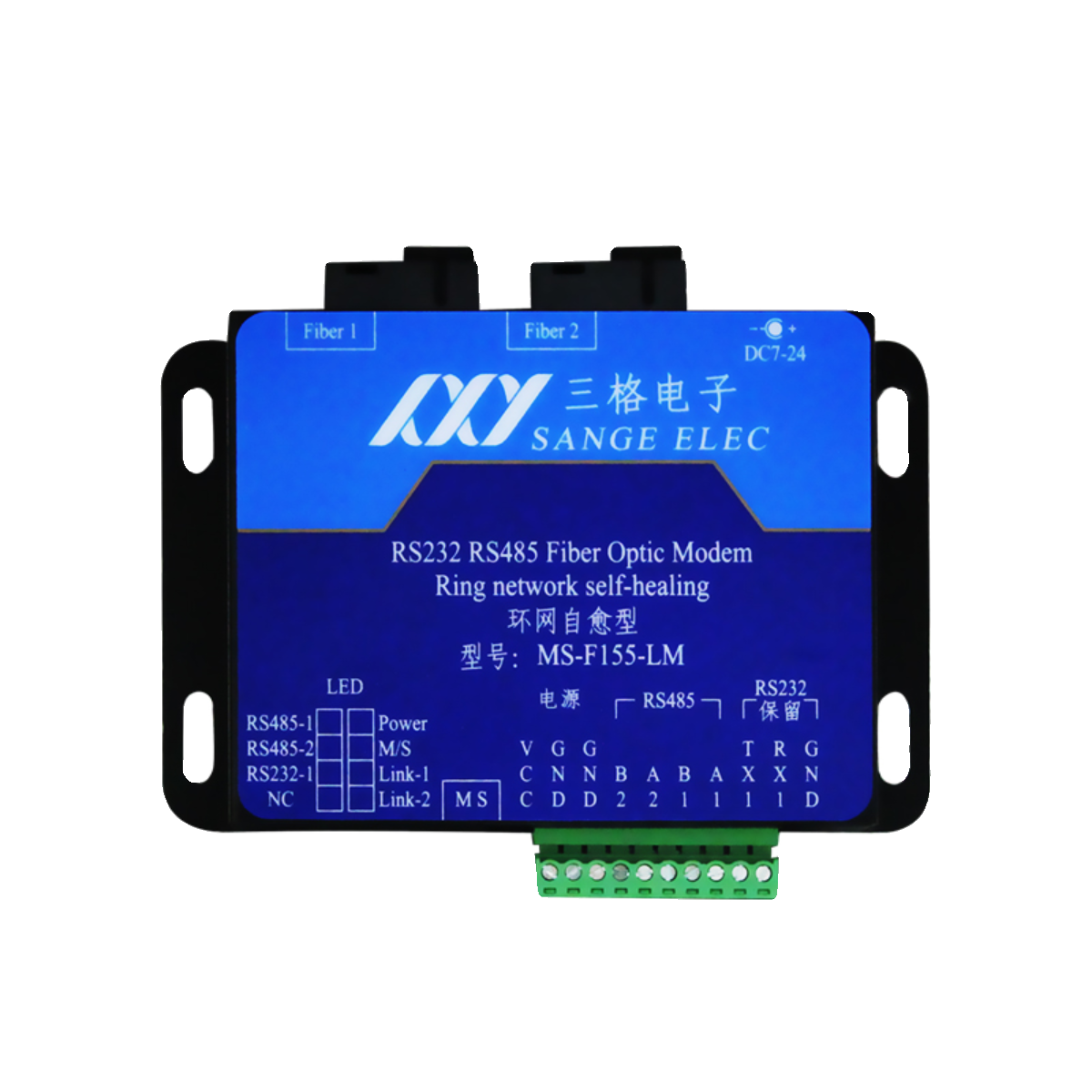

RS485转光纤（环网式）

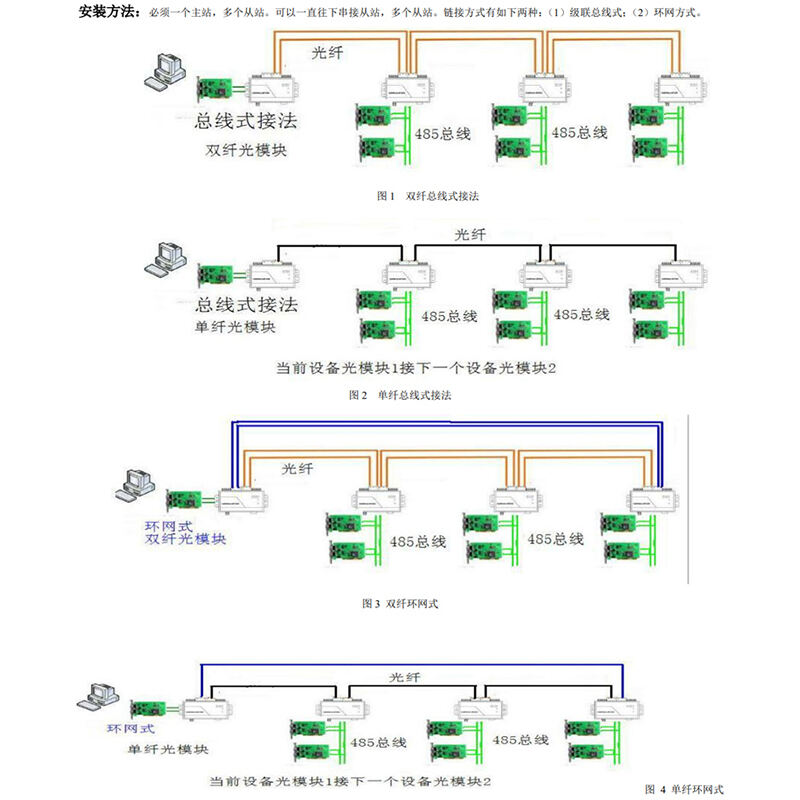

环网式RS485转光纤是一种自愈型，高可靠的通信模块。专为工业自动化、SCADA（数据采集及监控）等工业环境的远程数据通信而设计。当主环光纤故障时备环立即启动工作，当主环故障消失时备环立即切换、恢复备份状态，而主环则恢复工作状态。光纤故障检测、主环、备环均由双环自愈光纤模块自动完成，无需人工干预。级联方式支持0-500Kbps的任意速率，环网方式速率低于115200bps。可以在雷电、浪涌、电磁干扰等恶劣的工况环境下安全、高速、长距离通讯。

说明书下载

详情下载认证视频相关产品

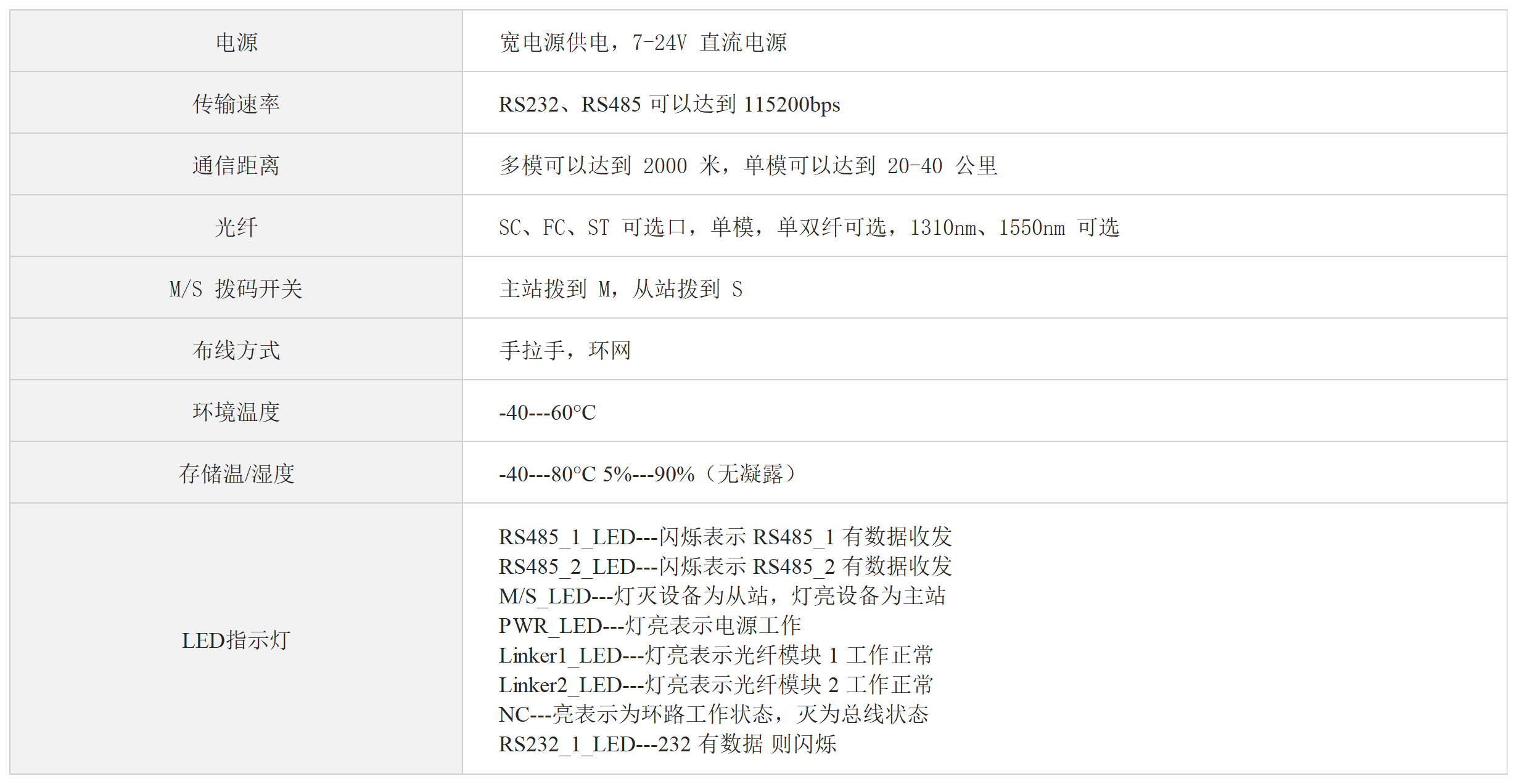

技术信息

//www.tj-sange.com/oss/upload/20230918/951c4cd9db6dad4174c71c8362053bbc.png

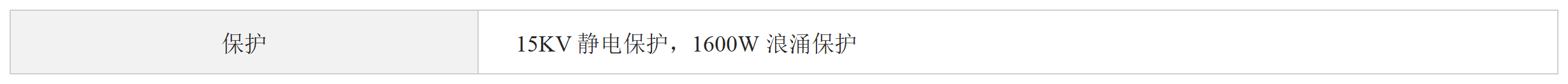

安全及保护

//www.tj-sange.com/oss/upload/20230918/10f519bafd92733e08981d13d451d4ae.png

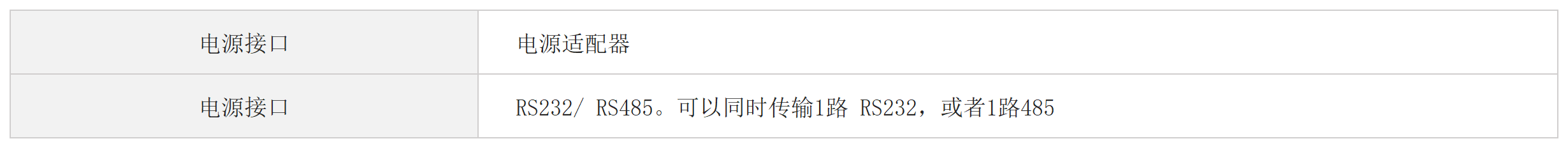

接线参数

//www.tj-sange.com/oss/upload/20230918/8be327081397566d59f78487c9957f7d.png

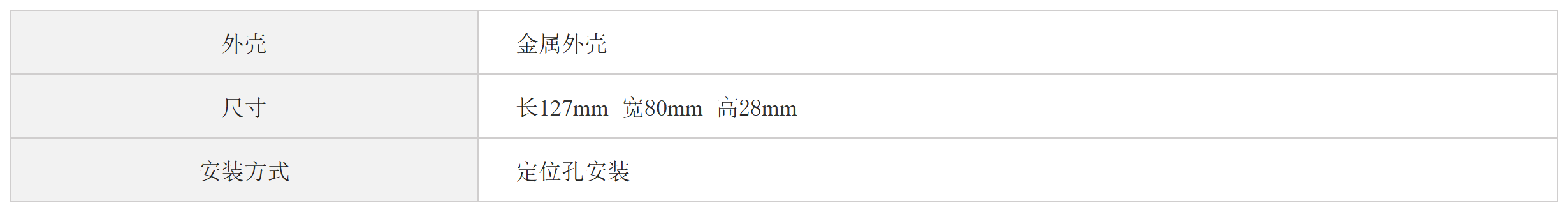

机械参数

//www.tj-sange.com/oss/upload/20230918/23f17724e1859b965c4ec5753c70972c.png

说明书

RS485转光纤（环网式、定位孔）说明书2024-06-12(2).pdf

说明书下载

软件下载

RS485转光纤（环网式）

外壳CAD图纸12.dwg

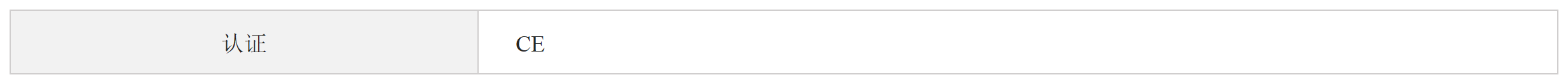

认证

//www.tj-sange.com/oss/upload/20230918/fad1c875b96c15d2391adf3d84188cfc.png
