中继器

订货号：SG-ECAT-HUB_6

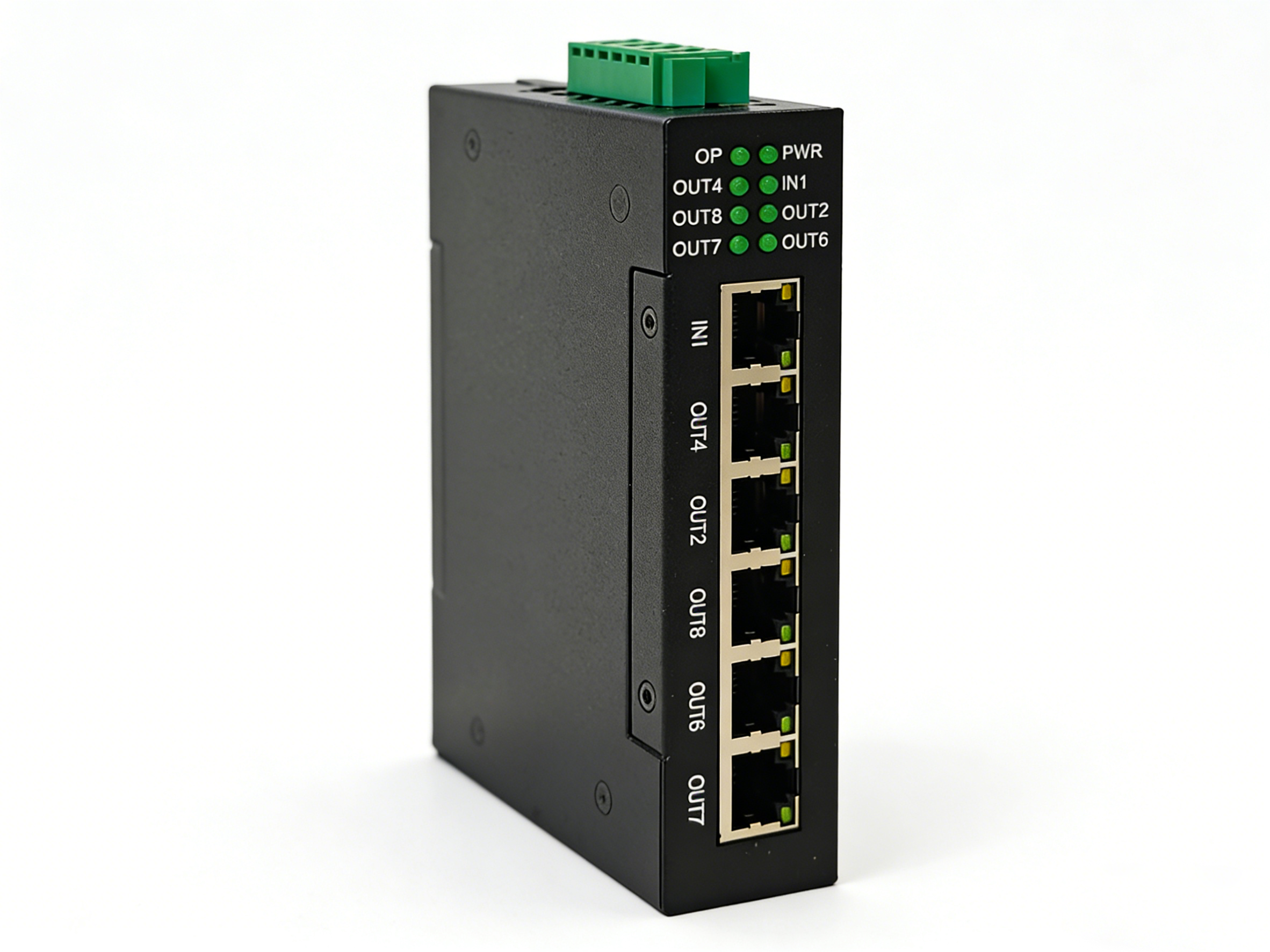

六通道EtherCAT分支器

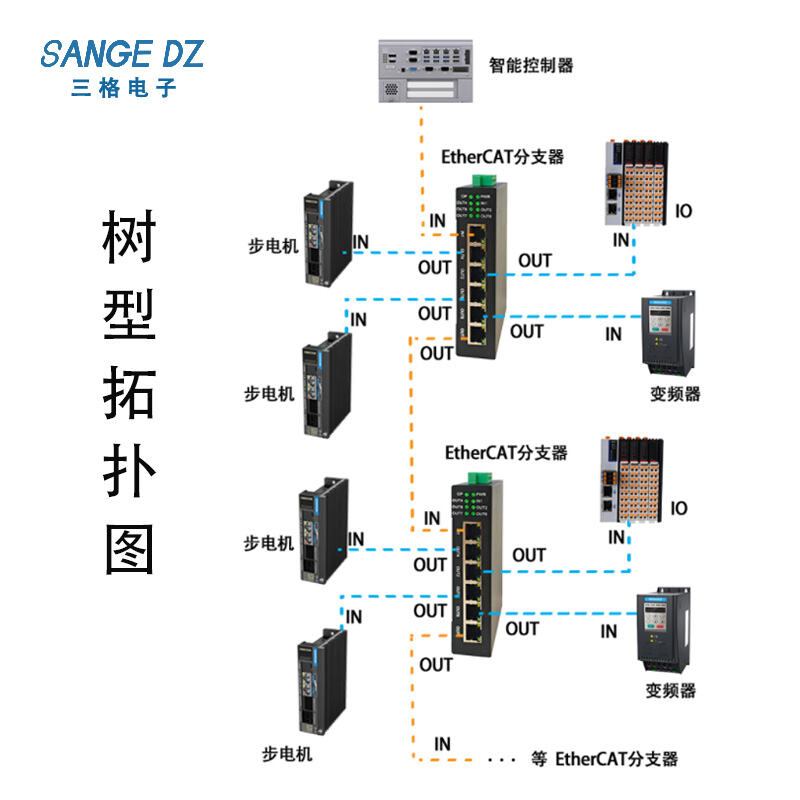

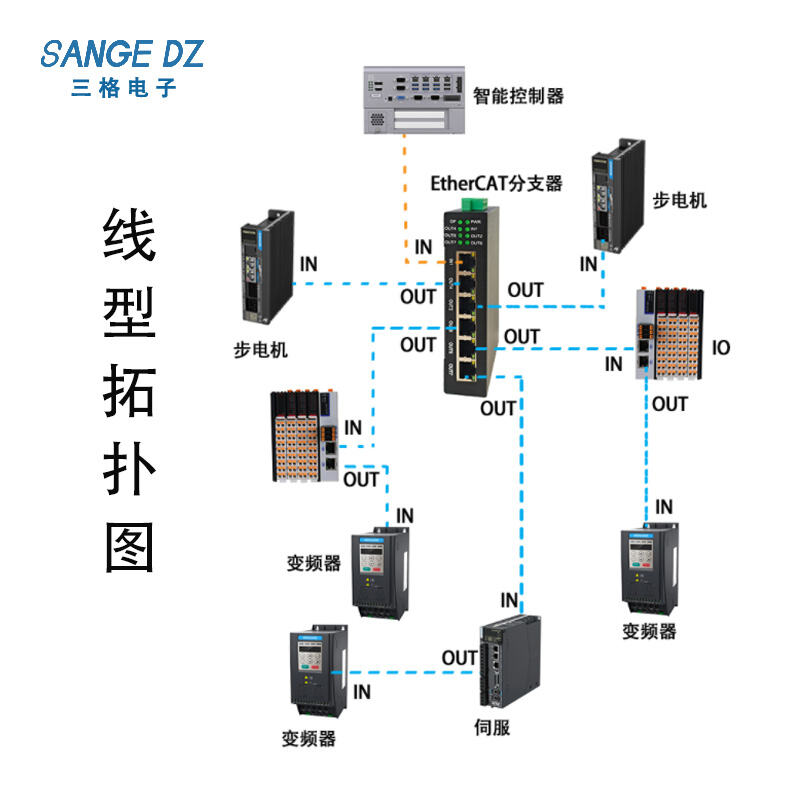

6个EtherCAT网口，一进五出，RJ45；数据帧处理顺序IN→OUT4→OUT2→OUT8→OUT6→OUT7;支持多种拓扑结构，包括线型、星型、树型等；支持64位分布时钟，支持DC同步；DC24V供电。

说明书下载

详情下载认证视频相关产品

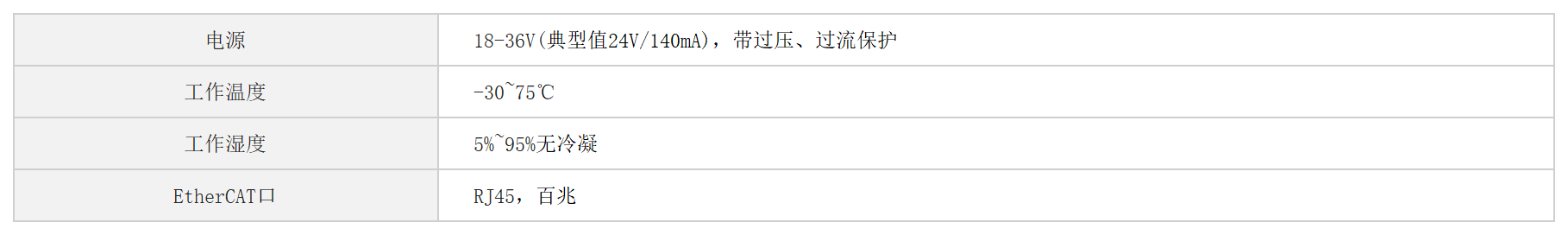

技术信息

//www.tj-sange.com/images/admin/upload/20260325/263e182ba24f855ea4b1e03f9a6fcd44.png

安全及保护

//www.tj-sange.com/images/admin/upload/20250714/f0e8aad2de56dd7e5a1873de4cc182b0.png

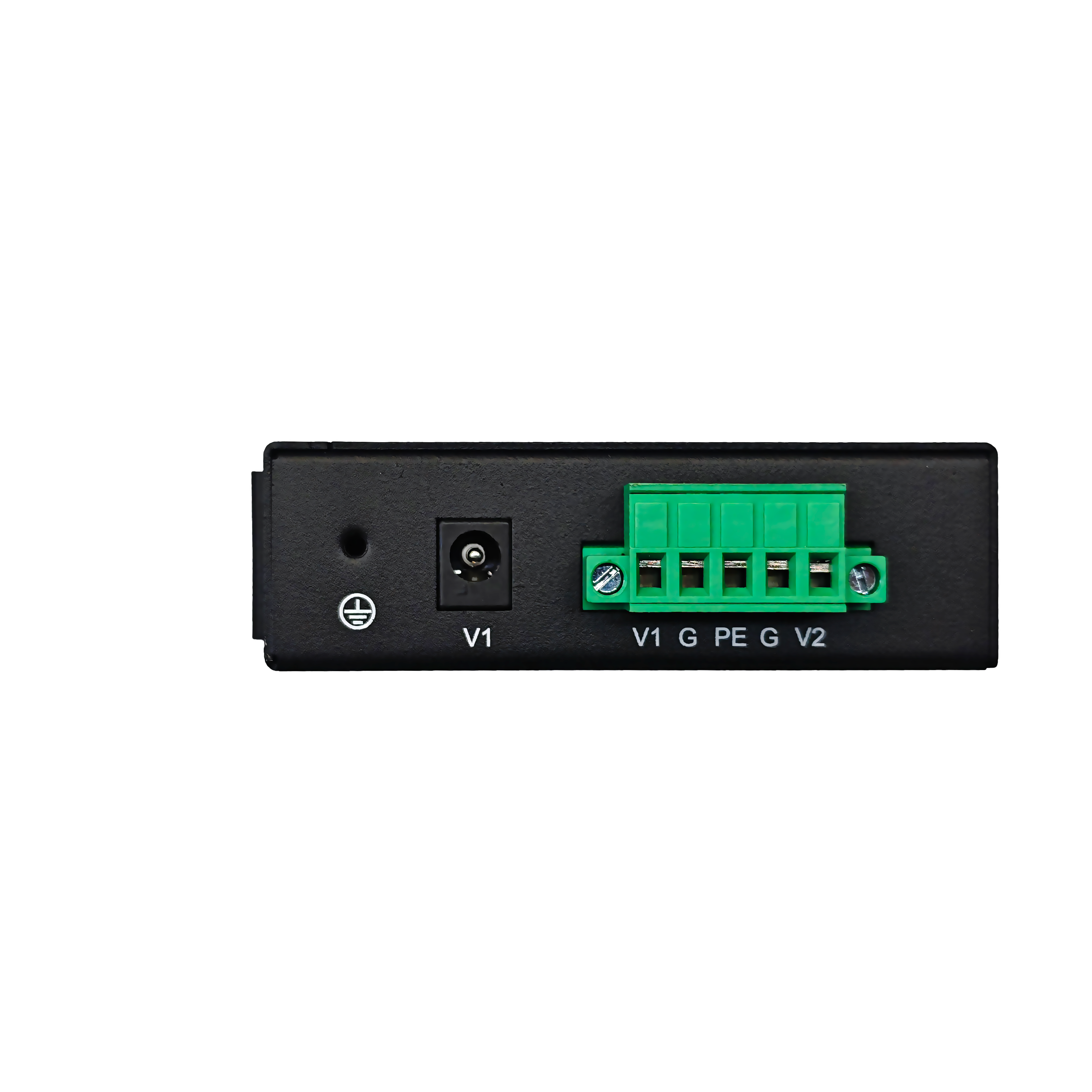

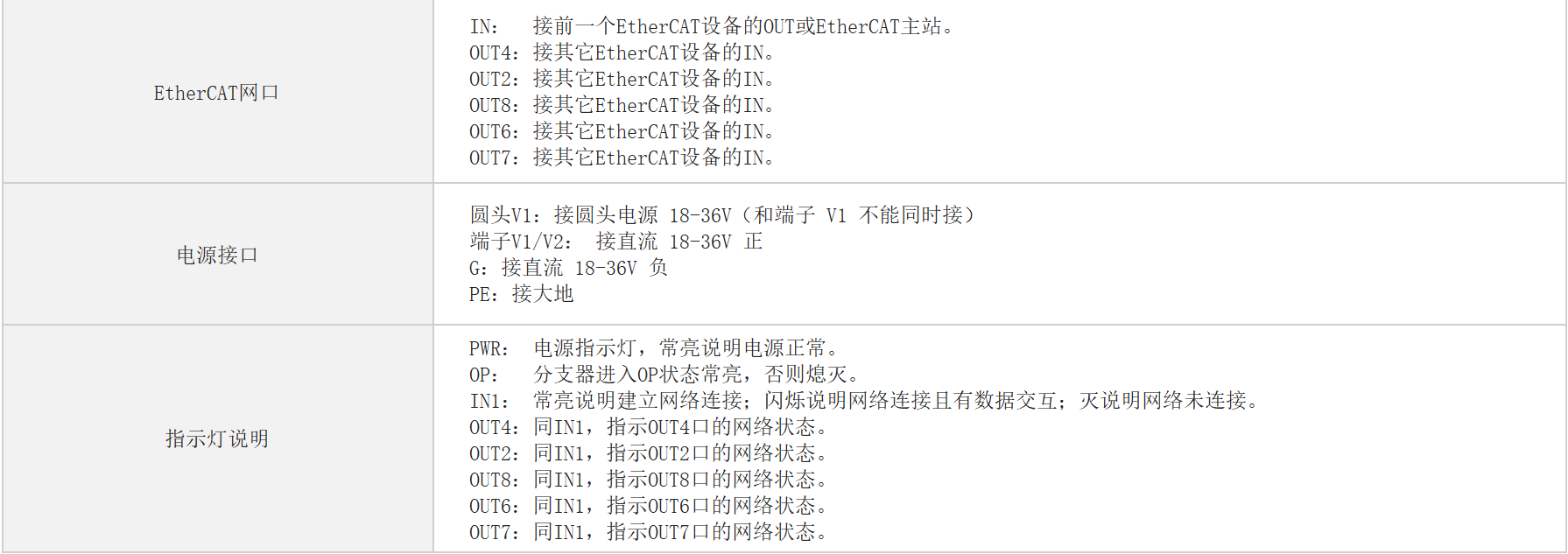

接线参数

//www.tj-sange.com/images/admin/upload/20260325/2804064500e62caa07e9f5c0966c874b.png

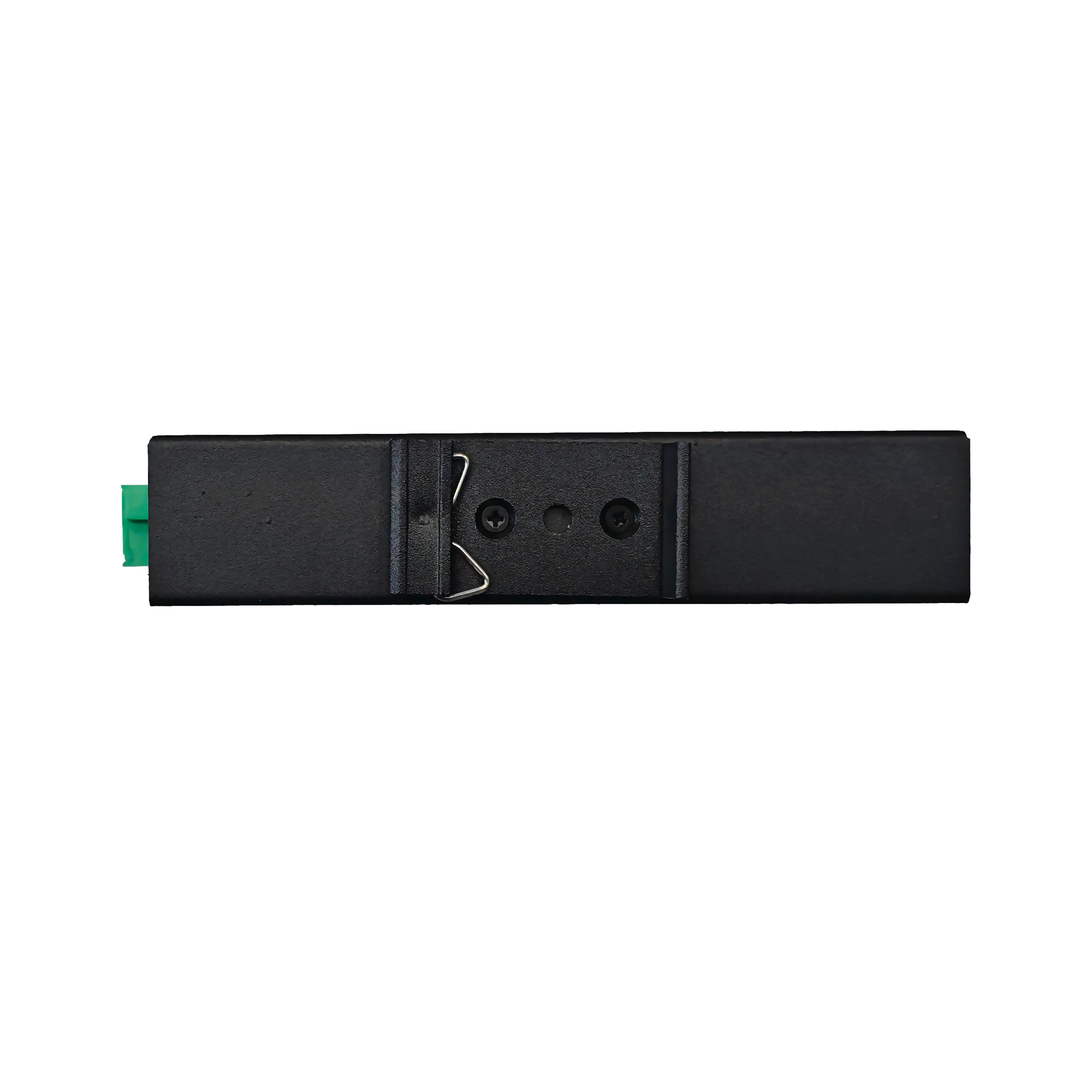

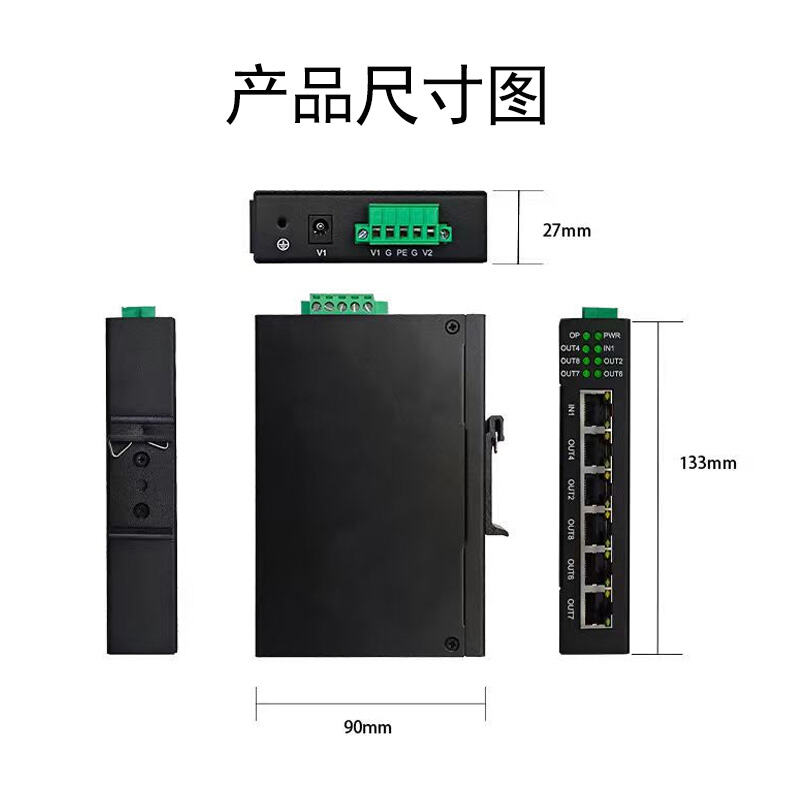

机械参数

说明书

SG-ECAT-HUB_6 v1.0.pdf

说明书下载

软件下载

六通道EtherCAT分支器配置文件--汇川专用

TJ-SANGE-ECAT-HUB v1.3_ForAutoShop.zip

六通道EtherCAT分支器配置文件

TJ-SANGE-ECAT-HUB v1.3.zip

认证

//www.tj-sange.com/images/admin/upload/20250714/32e6ece7ccf9df6998418a08d7e6d3b9.png

视频
