协议网关

订货号：SG-PN(h750)-COE/CAN

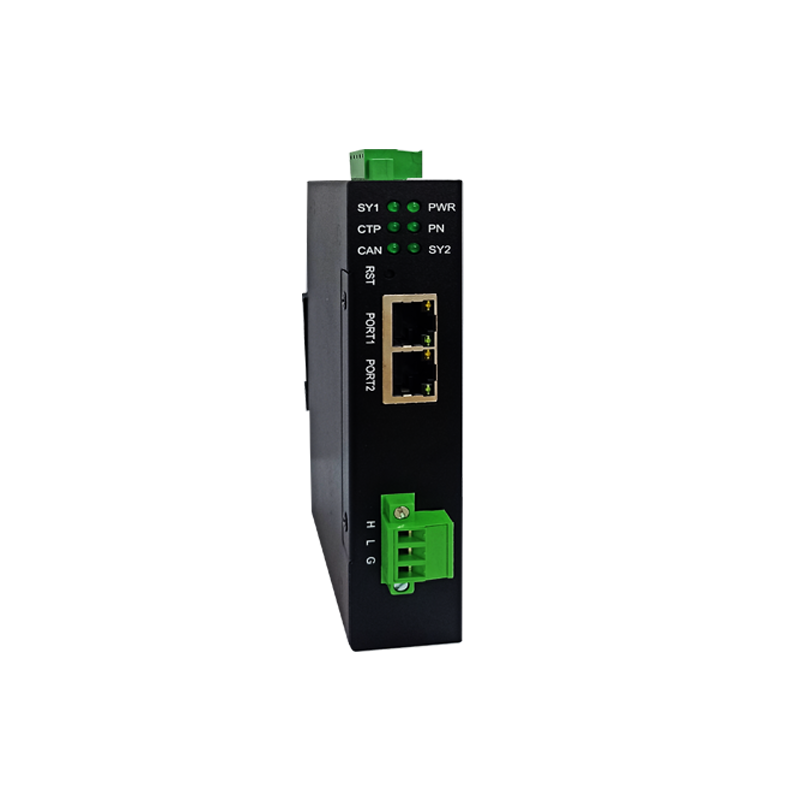

ProfiNet 转CAN/CANopen网关

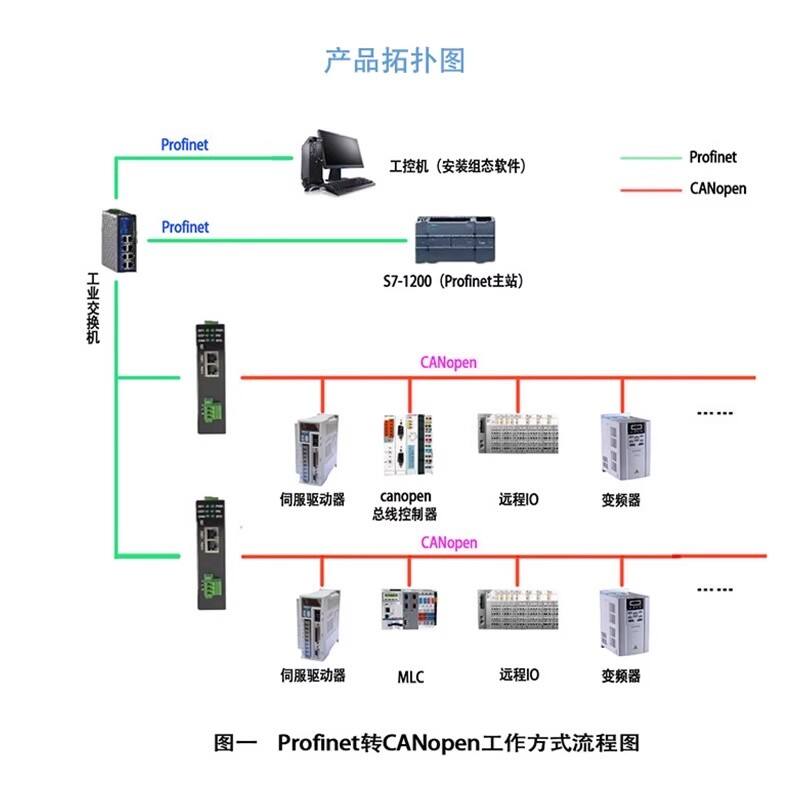

产品是PN(Profinet)和COE(CANopen)/CAN(自由口)网关，使用数据映射方式工作。产品在PN侧作为PN IO从站，接西门子PLC；在COE侧做为COE主站，接COE设备，如伺服、变频器、电机等；在CAN(自由口)模式下CAN口为自由口，用户可以自由收发CAN报文。使用场景：西门子PLC控制COE接口设备。

说明书下载

详情下载认证视频相关产品

技术信息

//www.tj-sange.com/oss/upload/20230915/a55db168bb1a491d24d50b9bd7c9d222.png

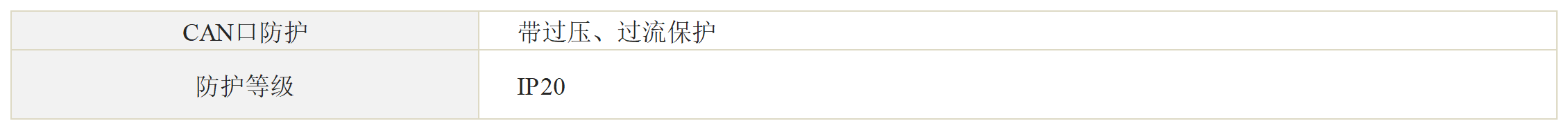

安全及保护

//www.tj-sange.com/oss/upload/20230915/c43c1b2f0b53bac343157ded9c7fa0b4.png

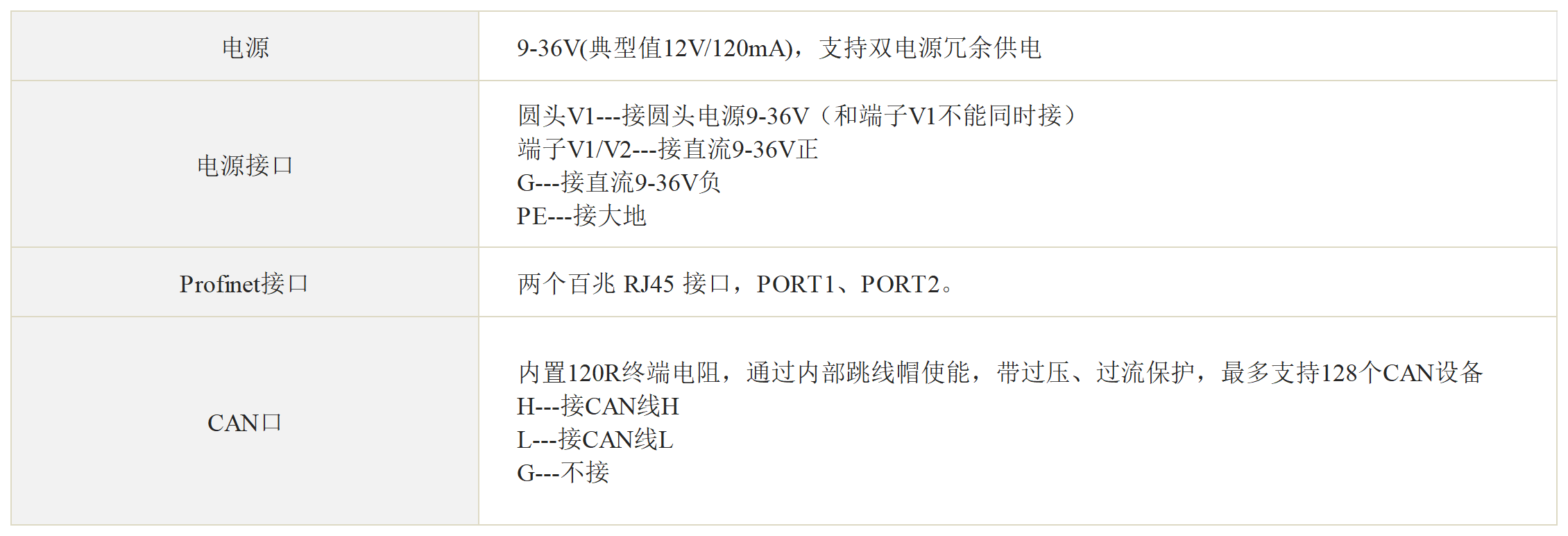

接线参数

//www.tj-sange.com/oss/upload/20230915/12adcc25c93f295bb4b1b51bb1f7b305.png

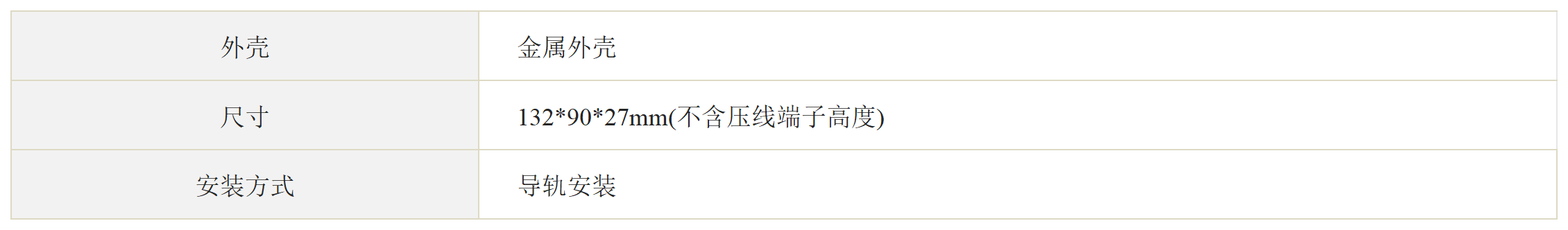

机械参数

//www.tj-sange.com/oss/upload/20230915/6246db722e705af6e436e9ae610205fd.png

说明书

SG-PN(h750)-COE_CAN v1.2.pdf

说明书下载

软件下载

ProfiNet 转CAN/CANopen网关

PN(h750)-CANOPEN_CAN v1.1（压缩包密码：123456）.zip

ProfiNet 转CAN/CANopen网关

GSDML-V2.4-SG-PN-COE(M h750)-20230202（压缩包密码：123456）.zip

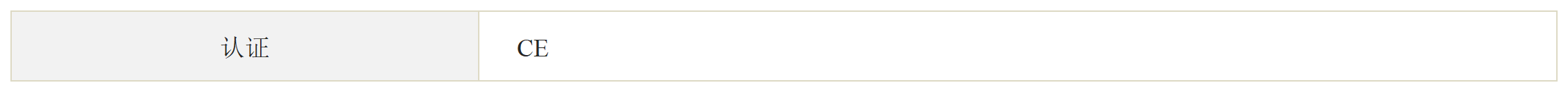

认证

//www.tj-sange.com/oss/upload/20230915/ce7bd421495b6c56ed9ac100a4798cea.png

视频

Profinet转4路Modbus RTU网关

本产品是Profinet和Modbus RTU网关，使用数据映射方式工作。本产品在Profinet侧作为Profinet从站，接西门子PLC如1200、1500、200Smart等；在Modbus RTU侧做为RTU主站或从站，接ModbusRTU从站如变频器、流量计、温度采集模块等，或者接ModbusRTU主站如PLC、上位机等。使用场景1：Profinet主站读写Modbus RTU从站，使用场景 2：Profinet 主站和 Modbus 主站交换数据。

Profinet 转 EtherCAT 主站网关

本产品是 PN(Profinet)和 ECAT(EtherCAT)网关，通过数据映射方式工作。本产品在 PN 侧作为 PN IO 从站，接西门子 PLC 的 Profinet 口；在 ECAT 侧做为 ECAT 主站，接 ECAT 从站，如伺服驱动器、变频器等。使用场景：西门子 PLC 使用 Profinet 控制 ECAT 从站。

CAN转Modbus-RTU网关

SG_CAN_Modbus 是一款用于 CAN-Bus 现场总线与RS-232 总线或RS-485总线之间数据转换的协议型转换器，支持标准 Modbus RTU 协议。集成1路RS-232 通道、1 路 RS-485 通道、1 路 CAN-Bus 通道，可以方便地嵌入使用RS-232接口和 RS-485 接口的节点上，在不需要改变原有硬件结构的前提下使设备获得CAN-Bus 通讯接口，实现 RS-232 或 RS-485 设备与 CAN-Bus 网络之间的连接及数据通讯。

EtherCAT转CANopen/CAN网关

本产品是ECAT(EtherCAT)和CANOPEN(CAN OPEN)/CAN(自由口)网关，使用数据映射方式工作。本产品在ECAT侧作为从站，接ECAT主站，如TwinCAT、CODESYS、PLC等；在CANOPEN侧作为CANOPEN主站，接CANOPEN设备，如伺服、变频器、电机等；在CAN(自由口)模式下CAN口为自由口，用户可以自由收发CAN报文。

EtherNet/IP转Modbus TCP协议网关

本网关可以实现将 Modbus TCP 接口设备连接到EtherNet/IP网络中。用户不需要了解具体的 Modbus TCP 和 EtherNet/IP 协议即可实现将Modbus TCP 设备挂载到 EtherNet/IP 接口的 PLC 上，并和Modbus TCP 设备进行数据交互。在 EtherNet/IP 侧作为从站，在Modbus TCP 侧既可以作为主站又可以作为从站，可以比较容易实现 Modbus TCP 与EtherNet/IP的互连。

EtherNet/IP 转Modbus协议网关

本网关可以实现将 Modbus 接口设备连接到EtherNet/IP网络中。用户不需要了解具体的 Modbus 和 EtherNet/IP 协议即可实现将Modbus 设备挂载到 EtherNet/IP 接口的 PLC 上，并和 Modbus 设备进行数据交互。在 EtherNet/IP 侧作为从站，在Modbus 侧既可以作为主站又可以作为从站，可以比较容易实现 Modbus 与 EtherNet/IP 的互连。
