在工业自动化项目现场，我们经常遇到这样的问题：

现场的 PLC、仪表、温控器只有 RS485/Modbus RTU 接口，但上层系统却只认 Modbus TCP？

想要把多个老设备的串口数据统一接入云端或局域网

想要实现两个主站之间的数据交换，或者让多个主站同时监控同一个从站设备？

三格电子Modbus TCP/RTU 转换网关打通 Modbus RTU、Modbus ASCII、Modbus TCP 双向协议互转，适配复杂组网场景，解决异构 Modbus 设备的数据接入与转发难题。

核心亮点

接口：2 路独立 RS485 串口 + 1 路 10/100M 以太网口，两路串口可独立配置主、从站模式

供电：DC12‑36V 宽压供电，适配机柜工业供电环境

工作温度：‑20℃~65℃，满足车间、控制柜严苛工况

安装：支持标准 DIN35 导轨安装，快速机柜部署

配套 Windows 配置软件，实现设备搜索、参数配置、固件升级，调试简单高效

两大工作模式

网关提供透传模式、映射模式两种工作模式，按需切换，适配不同项目需求。

1、透传模式（简单直接，不解析数据）

仅做协议帧格式转换，不解析业务数据。

支持一对一（一个串口对应一个TCP连接）和多对一（多个串口共用同一组TCP通道）。

适用：串口设备简单接入 TCP 网络，不需要做字节处理的常规采集项目。

2、映射模式（高级转换，支持多主多从）

网关内部建立独立数据映射寄存器区，支持字节序调换、多类型数据解析转换。

✅支持两个主站之间数据交换（TCP 主站↔RTU 主站）

✅支持两个从站之间数据互通（TCP 从站↔RTU 从站）

✅支持多主一从，多个主站同时访问同一台从站设备

适用：复杂组网，多主多从交互、跨协议数据中转，浮点数、32 位整型等非标数据字节序转换场景。

应用场景

仪表采集：电力仪表、温控仪、传感器等 RS485 设备接入 Modbus TCP 上位机、SCADA 系统 。

设备互联互通：RTU 串口 PLC 与 TCP 以太网 PLC 之间双向数据交互。

 多主站系统：多套上位机、多台主站同时读写同一台现场从站设备 。

旧产线改造：存量串口设备快速接入以太网控制系统，无需更换原有现场设备。

举例说明：部分项目需要一套 RTU 主站和一套 TCP 主站，同时读取同一台现场仪表。普通网关很难实现，SG‑TCP‑RTU 使用映射模式，依靠内部映射缓存区，即可轻松实现多主访问单从站的业务需求，降低项目改造难度。

参数速览

硬件说明

 1、产品外观

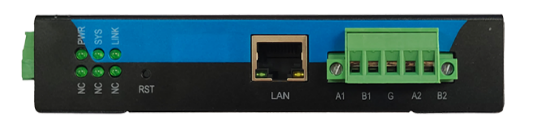

 2、产品接口

LAN口：用于连接Modbus TCP主/从站设备，也可连接配置电脑。

电源端子接口：网关供电。

Reload按键：长按3~10s设备恢复出厂设置。

COM1：端子接法通用串口RS485。

COM2：端子接法通用串口RS485。

3、指示灯说明

Power灯：常亮表示供电正常。

Sys灯：设备工作正常时闪烁。

Link灯：工作模式映射模式常亮、透传闪烁。

三个NC灯从上到下功能顺序

NC：任一串口打开闪烁全部关闭灭

NC：TCP有链接亮，全部断开灭

NC：串口有通讯闪一次
