在传统消防多线盘控制方案中，控制室到现场风机、水泵等设备的距离一旦超过几百米，电缆传输就面临：

• 信号衰减严重，导致误动作或拒动；

• 电磁干扰大，变频器、电机等强电环境易干扰控制信号；

• 布线成本高，长距离多芯电缆采购与施工费用不菲；

• 故障排查难，线路短路、断路难以定位。

三格电子SG‑DXP_Fib‑110 消防多线盘专用远距离信号中继模块将这些痛点一网打尽。它将多线盘的电控制信号转换为光信号，通过单模单纤光纤远传，现场再还原为控制信号，完成风机、水泵的启/停控制与状态反馈采集。

产品概述

整套设备由A 发送端、B 接收端成对使用：

✅A 发送端部署于消防控制室，将消防多线盘输出的电控制信号转换为光信号；

✅B 接收端安装在风机、水泵等被控设备现场，把光信号还原为电信号，完成设备启停控制，同时采集设备运行状态反馈回控制室。

采用单模单纤光纤进行通信，最远传输距离可达 20km。光纤传输隔绝电磁干扰，无惧现场复杂电气环境，保障消防控制指令与状态反馈稳定可靠。产品符合GB16806 消防设备标准，通过对应检测，满足消防项目规范要求。

核心特性

双输出通道：具备 2 路输出、1 路反馈输入，支持持续输出、脉冲输出两种工作模式，适配主流消防主机协议逻辑；

完备故障检测：可识别光纤断路、输出线路短路、断路故障，故障指示灯直观告警，方便运维排查；

供电友好：DC9‑36V 宽压供电（典型 DC24V），电源无正负极区分，自带过压过流保护，支持双电源冗余；

宽温工业设计：‑30℃~70℃全负载稳定运行，适应机房、户外机柜等严苛温度环境；

安装便捷：支持标准 35mm 导轨安装或螺丝固定，快速完成机柜部署；

兼容性强：可对接青鸟、泰和安等主流品牌消防多线控制盘，适配市面多数消防控制系统。

应用场景

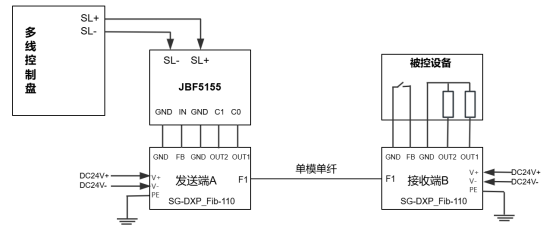

一、青鸟消防

SG-DXP_Fib-110发送端与接收端接线说明：

1、JBF5155存在两种输出模式、持续输出和脉冲输出端子C0 C1与GND。

发送端A：OUT1、OUT2、GND与JBF5155的C1、C0、GND对接。

脉冲：C0、C1信号切换输出。

持续：C1持续输出。

接收端B：等同于JBF5155模块，可以模拟JBF5155两种输出方式。

2、JBF5155反馈AS与GND。

发送端A：FB、GND与JBF5155的AS、GND对接。

反馈：AS反馈信号 短路、开路、检测电阻（10K）。

接收端B：检测 短路、开路、电阻（3.5K~25K），等同于JBF5155。

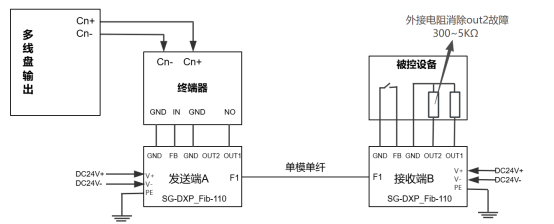

二、泰和安消防

SG-DXP_Fib-110发送端接收端接线说明：

1、终端器输出接口OUT与GND。

发送端A：OUT1或者OUT2、GND与终端器的OUT、GND对接。

接收端B：等同于终端器，可以模拟终端器输出。

2、终端器反馈IN与GND。

发送端A：FB、GND与终端器的AS、GND对接。

IN：反馈信号 短路、开路。

接收端B：检测 短路、开路、电阻（3.5K~25K）。等同于终端器。

FB与GND存在断路(并联3.5K~25K)可以消除。
