中继器

订货号：SG-1Fib-ECAT-A/B

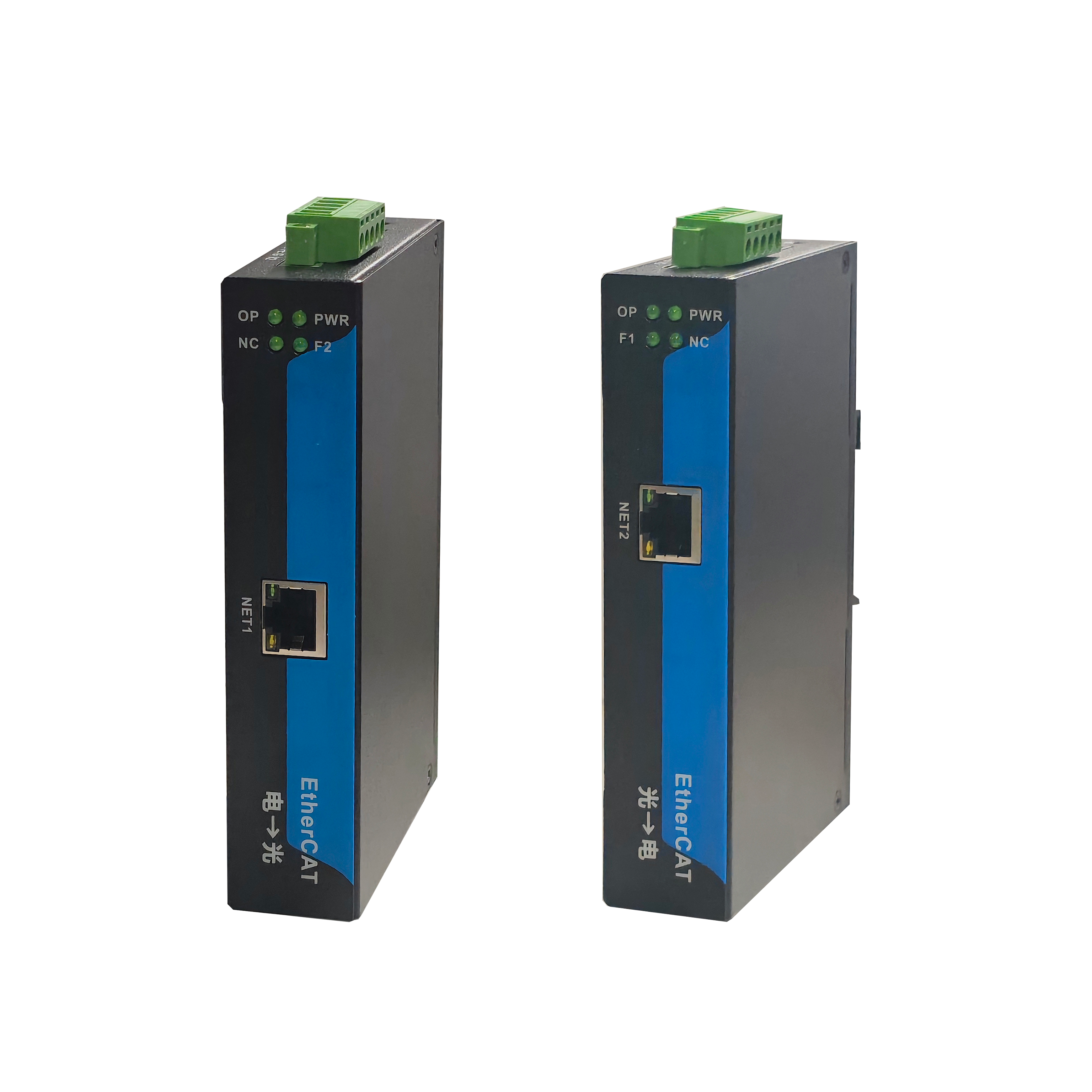

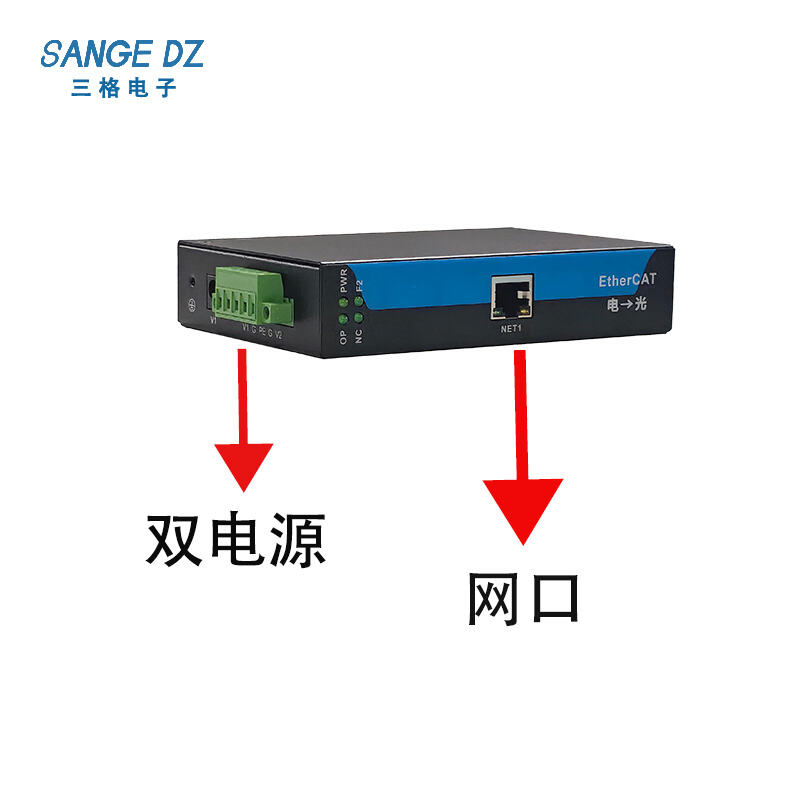

EtherCAT光电转换器

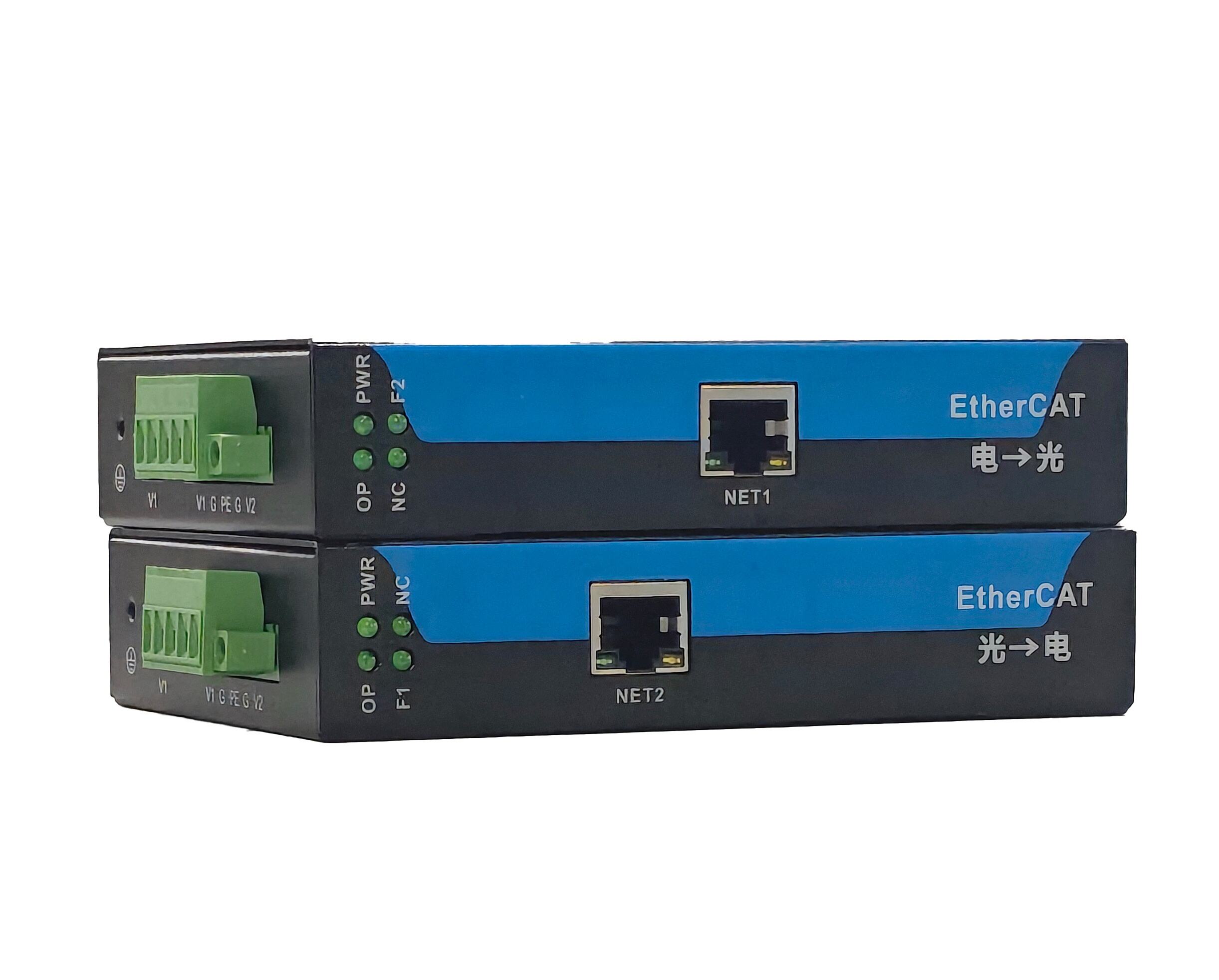

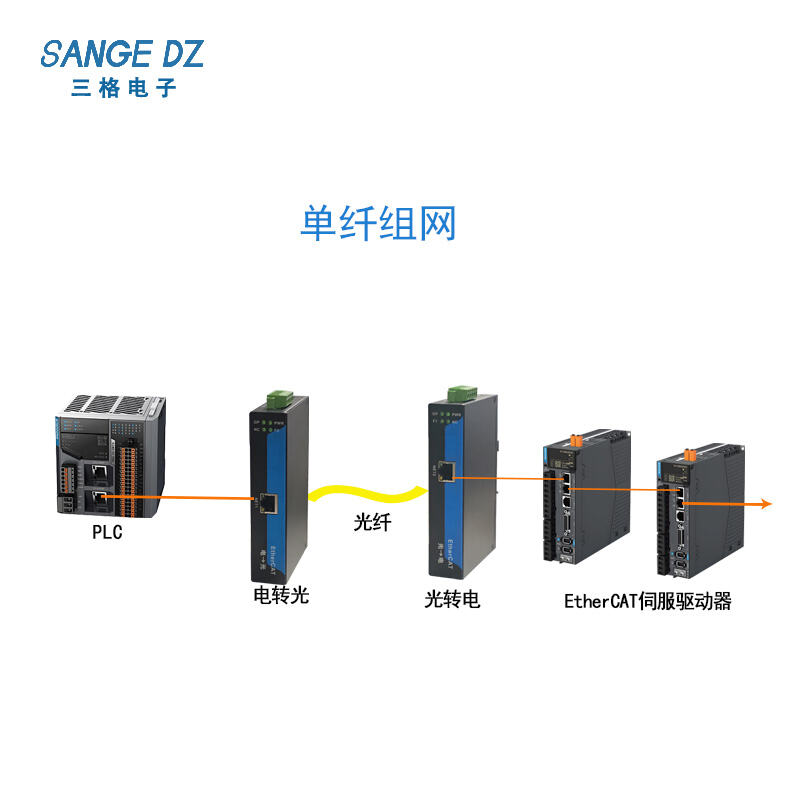

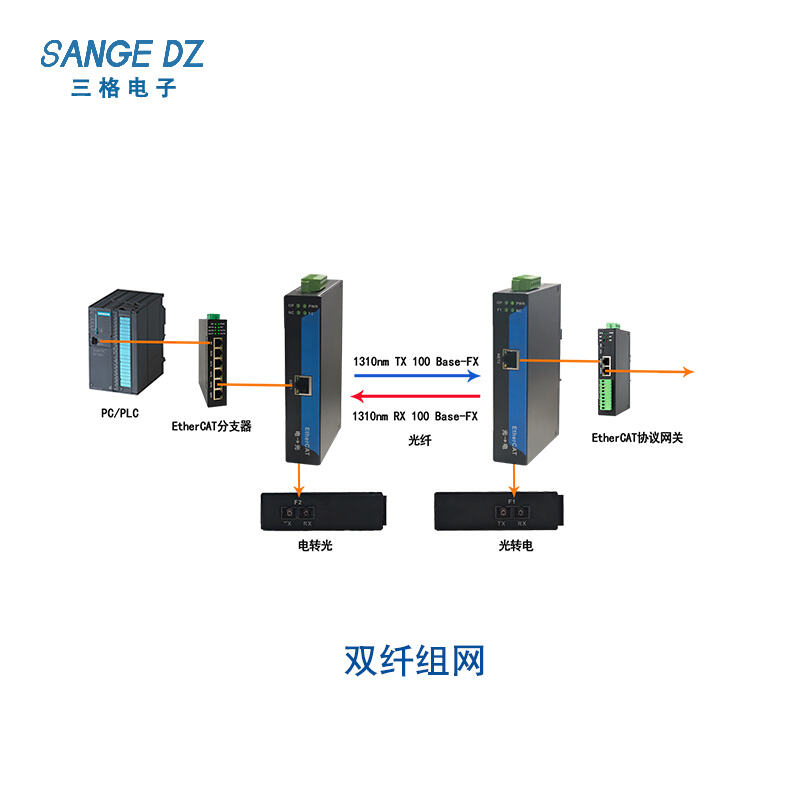

EtherCAT光电转换器包含两款产品SG-1Fib-ECAT-A/SG-1Fib-ECAT-B，简称A型/B型。适用于EtherCAT快速以太网(100Mbps)。A型将信号从铜线传到光纤中,数据流向NET1->F2， B型将信号从光纤传到铜线中,数据流向为F1->NET2。作用：一是光纤通信具有抗干扰能力，解决抗干扰问题；二是延长通信距离，可以延长10公里的通信距离。

说明书下载

详情下载认证视频相关产品

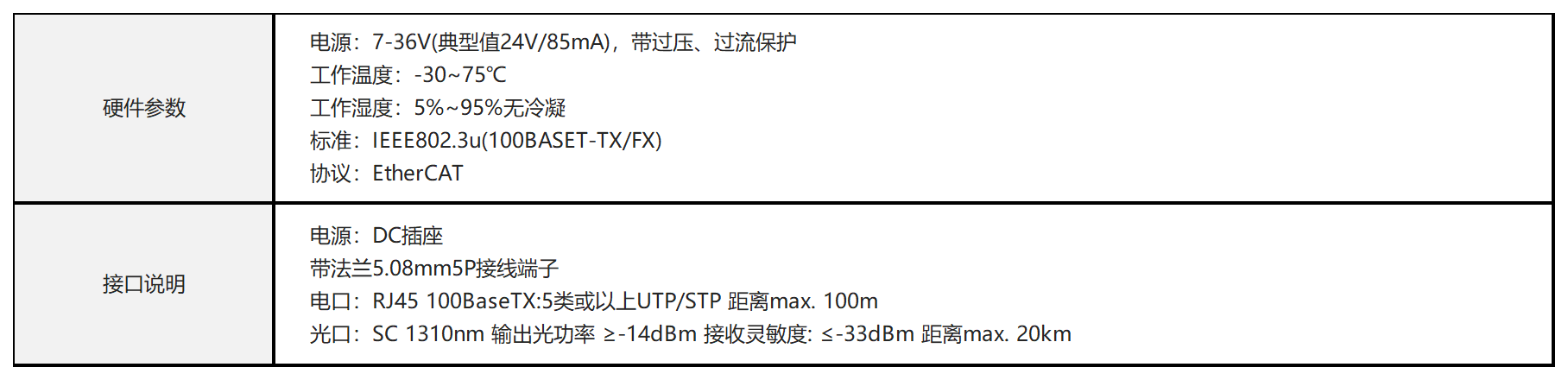

技术信息

//www.tj-sange.com/images/admin/upload/20260729/48b2fb582e453fff400654c40b42f985.png

安全及保护

//www.tj-sange.com/images/admin/upload/20250714/f0e8aad2de56dd7e5a1873de4cc182b0.png

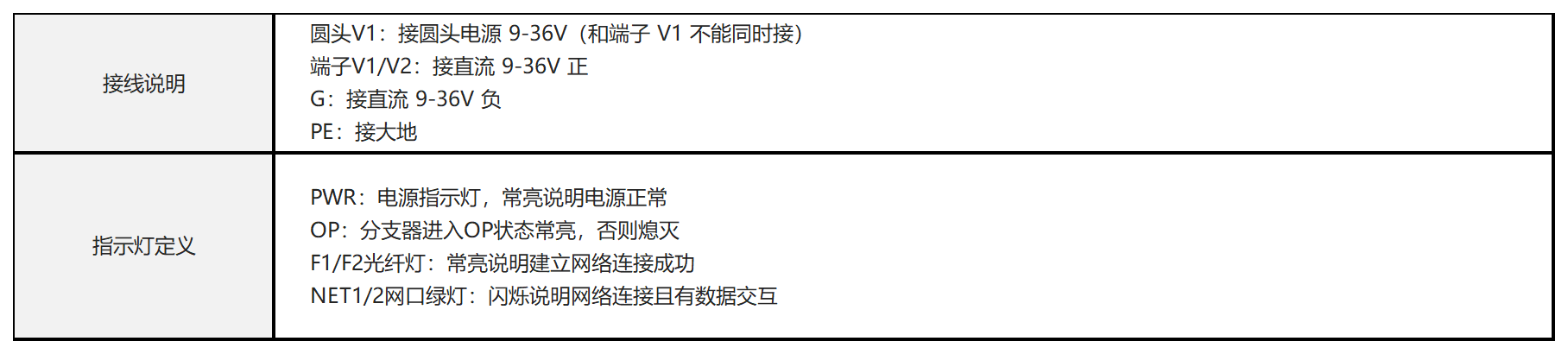

接线参数

//www.tj-sange.com/images/admin/upload/20260729/2da9dfaef8df23551f578a081da0125f.png

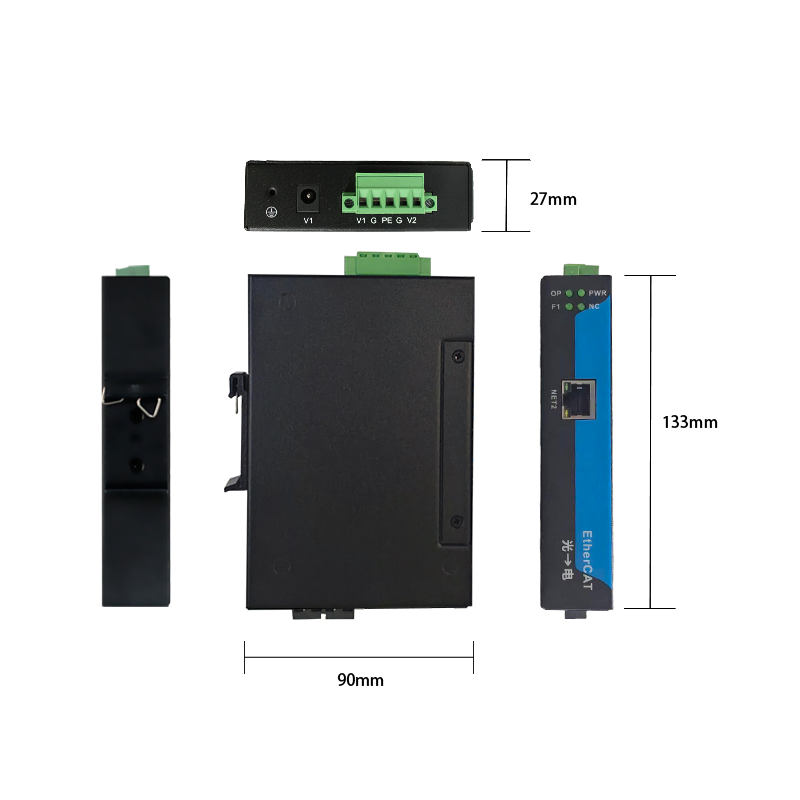

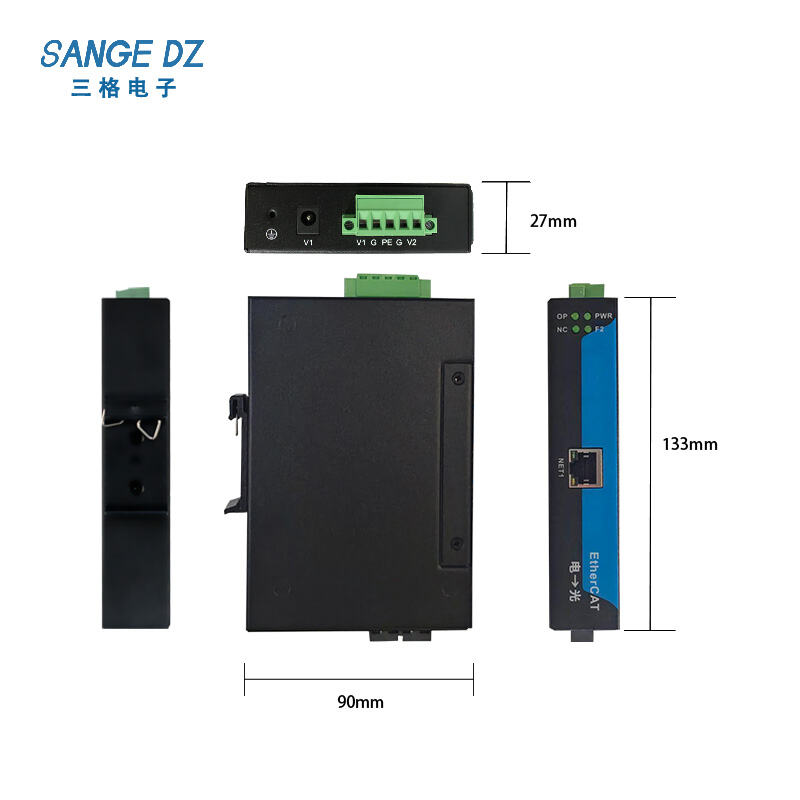

机械参数

//www.tj-sange.com/images/admin/upload/20260729/dc97ccfcb7c7d04a3f93c9165367ff10.png

说明书

EhterCAT光电转换器说明书 v1.0.pdf

说明书下载

软件下载

EtherCAT光电转换器

TJ-SANGE-ECAT-HUB v1.4.xml

EtherCAT光电转换器

TJ-SANGE-ECAT-HUB v1.4_ForAutoShop.xml

EtherCAT光电转换器

CAD图.dwg

认证

//www.tj-sange.com/images/admin/upload/20250714/32e6ece7ccf9df6998418a08d7e6d3b9.png
