PCIe-ECAT卡

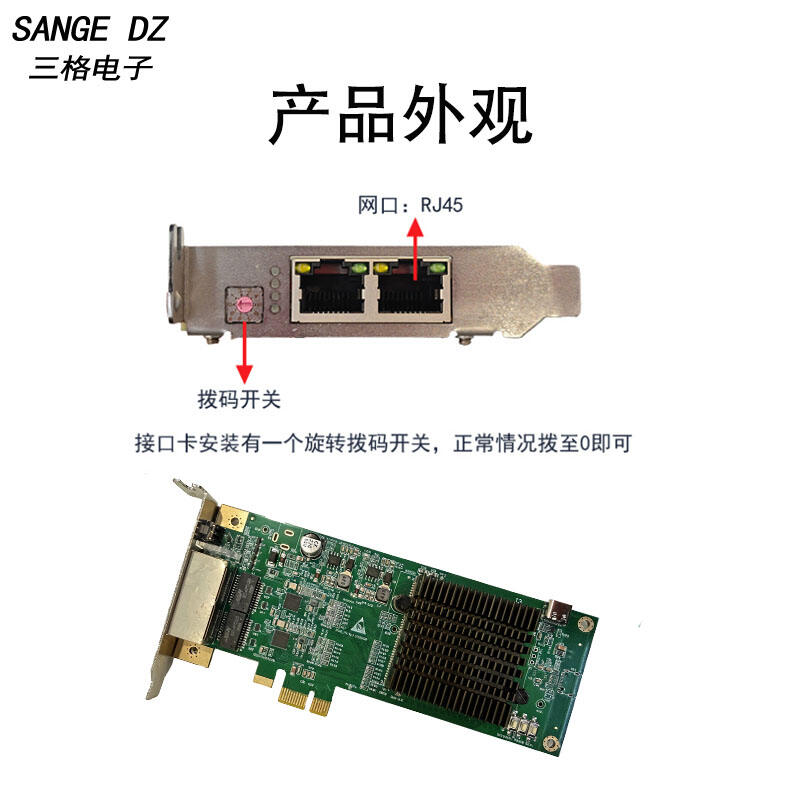

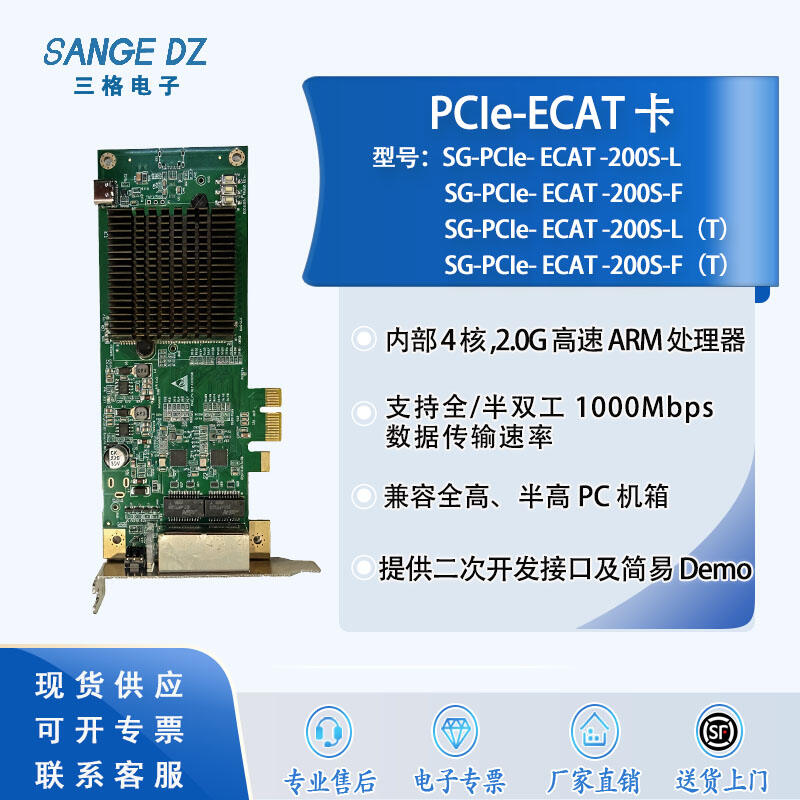

SG-PCIE-ECAT 是一款高性能的 EtherCAT 主站接口卡，使用 PC 机通过 PCIe 接口连接至 EtherCAT 网络，板卡支持 EtherCAT 主站。集成两路 RJ45 接口，具备双网口实时冗余功能。自带隔离模块，保证板卡安全、稳定运行。支持 Windows 、Linux 下进行开发，提供Demo 示例。

说明书下载

详情下载认证视频相关产品

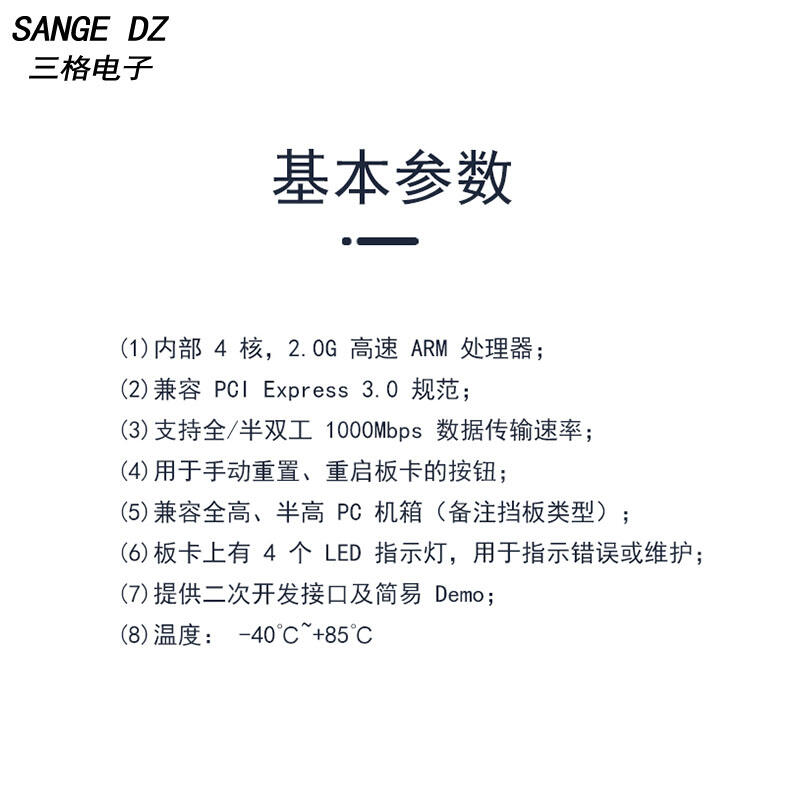

技术信息

//www.tj-sange.com/images/admin/upload/20260414/1ca9b69ef5d0324ed1b2267367bc9017.png

安全及保护

//www.tj-sange.com/images/admin/upload/20250306/5b5d5da702491828744b0b177a9573d0.png

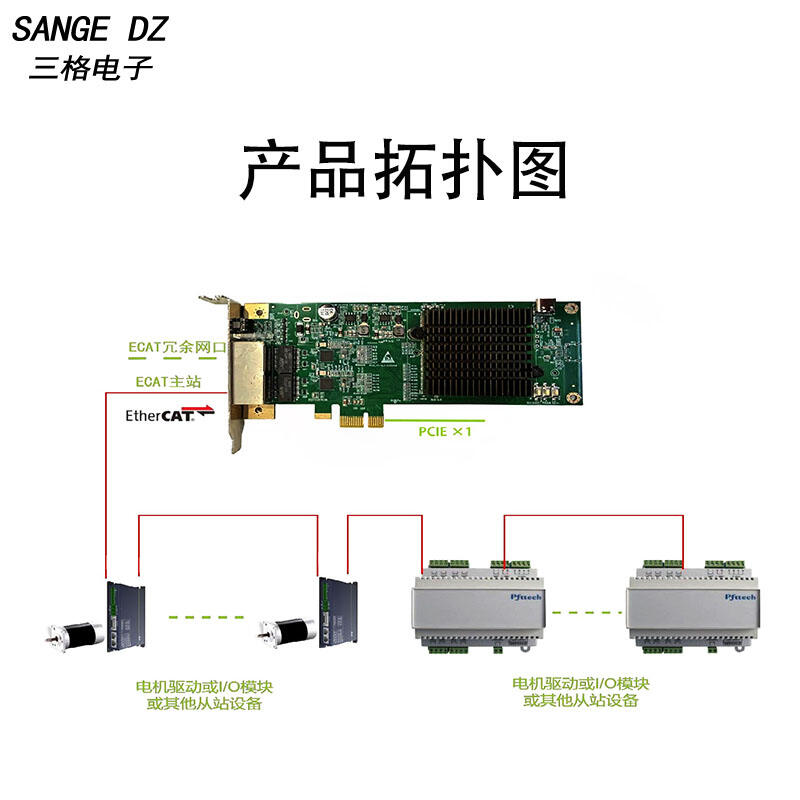

接线参数

//www.tj-sange.com/images/admin/upload/20260414/db57da1fb846ddebf8e34694ef2d08f8.png

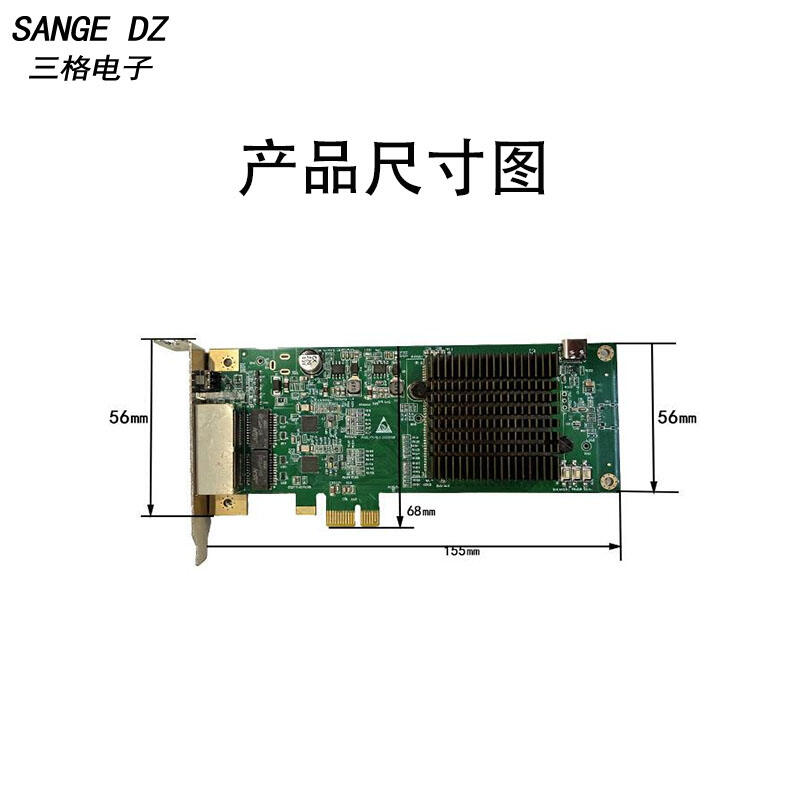

机械参数

说明书

EtherCAT总线配置用户手册.pdf

说明书下载

PCIE-EtherCAT 使用说明书(v1.0.0).pdf

说明书下载

PCIE_ECAT_API接口-V1.1.pdf

说明书下载

软件下载

PCIe-ECAT卡配置文件

驱动.zip

PCIe-ECAT卡配置文件

库文件.zip

PCIe-ECAT卡配置文件

测试Demo.zip
