刀片式IO

订货号：SG-IO_C-PN

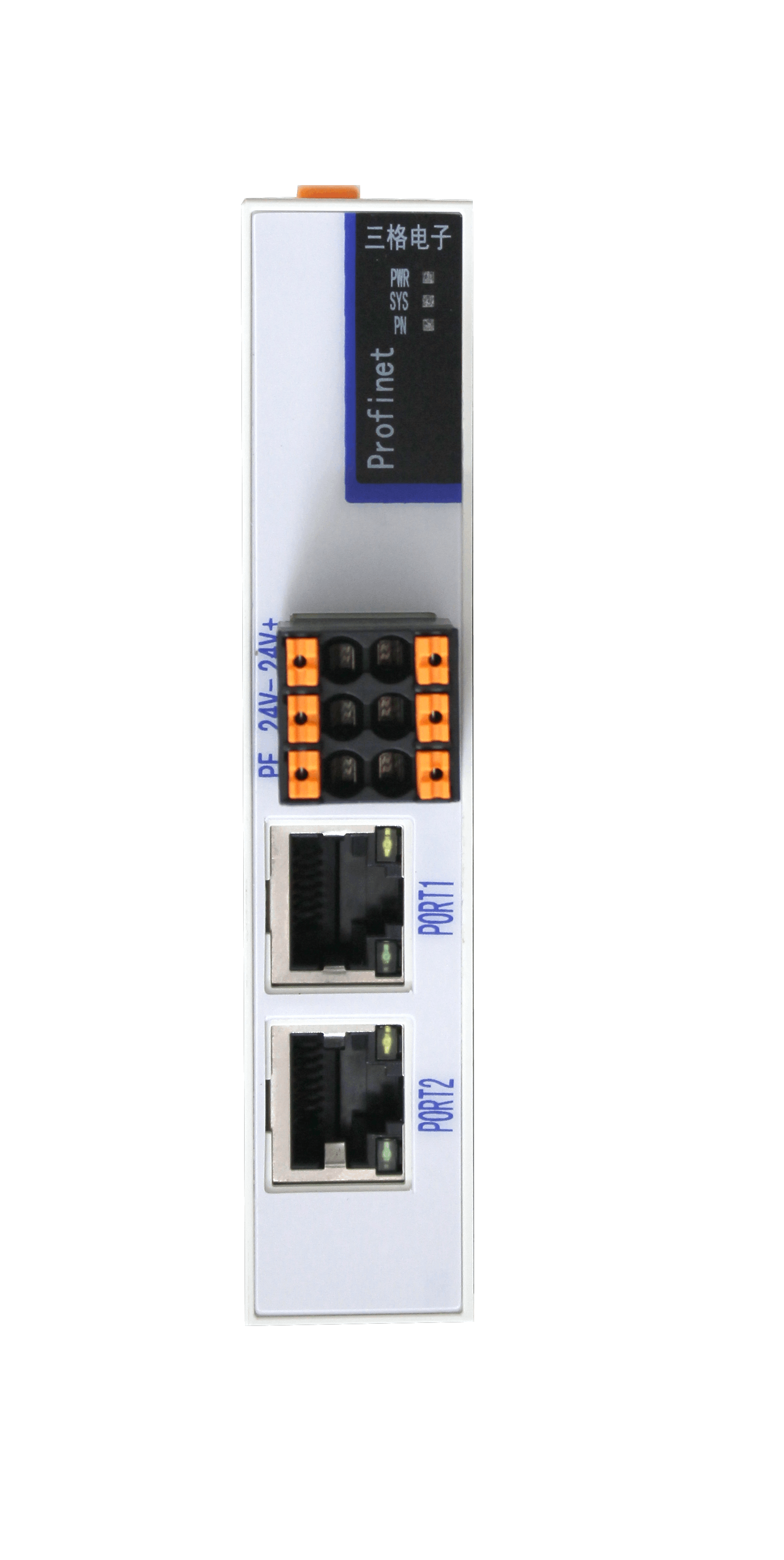

Profinet耦合器

带2个RJ45以太网接口，支持 100BASE-TX/RX，MDI/MDIX 自检测，集成交换机功能，可以组成链式网络。

说明书下载

详情下载认证视频相关产品

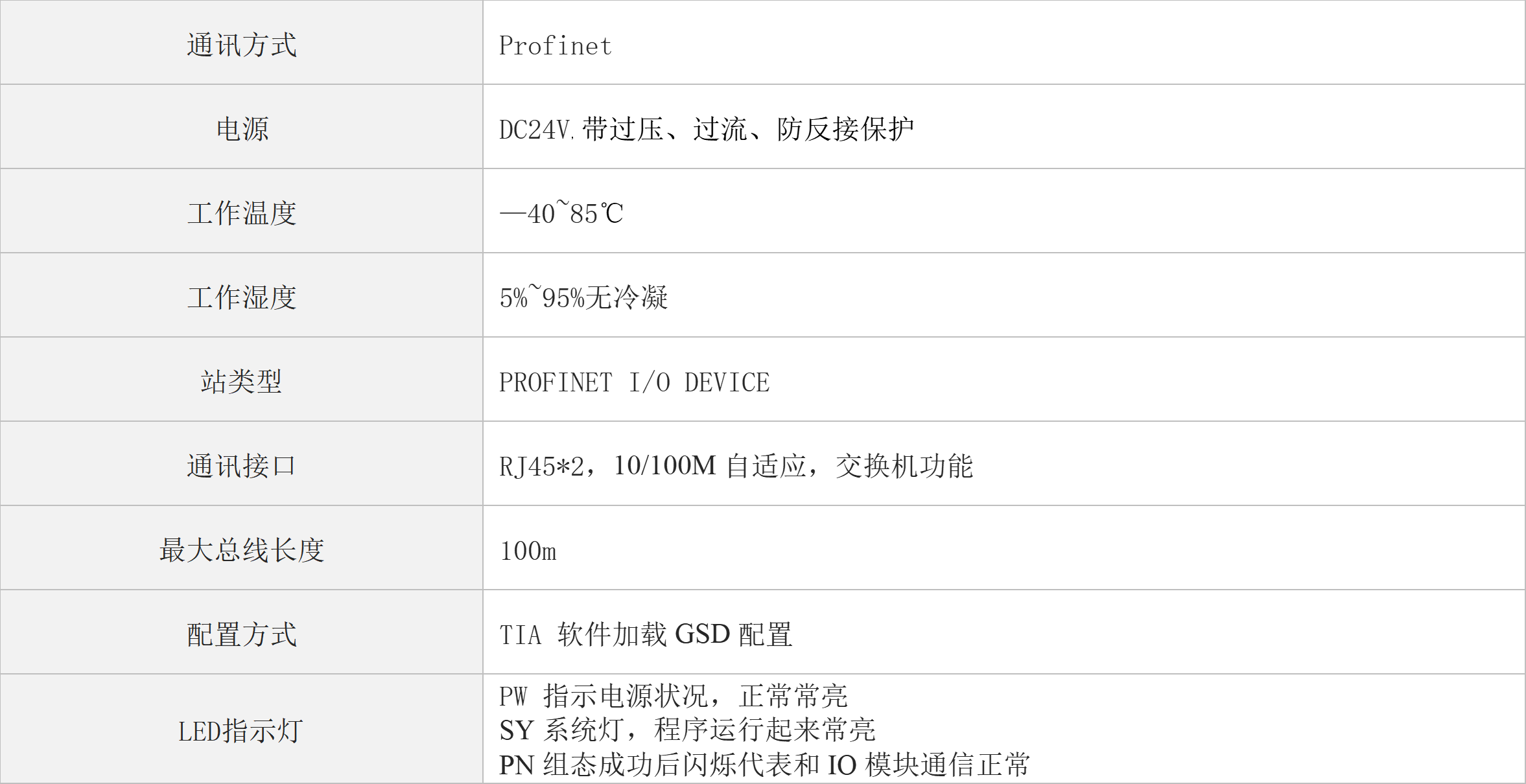

技术信息

安全及保护

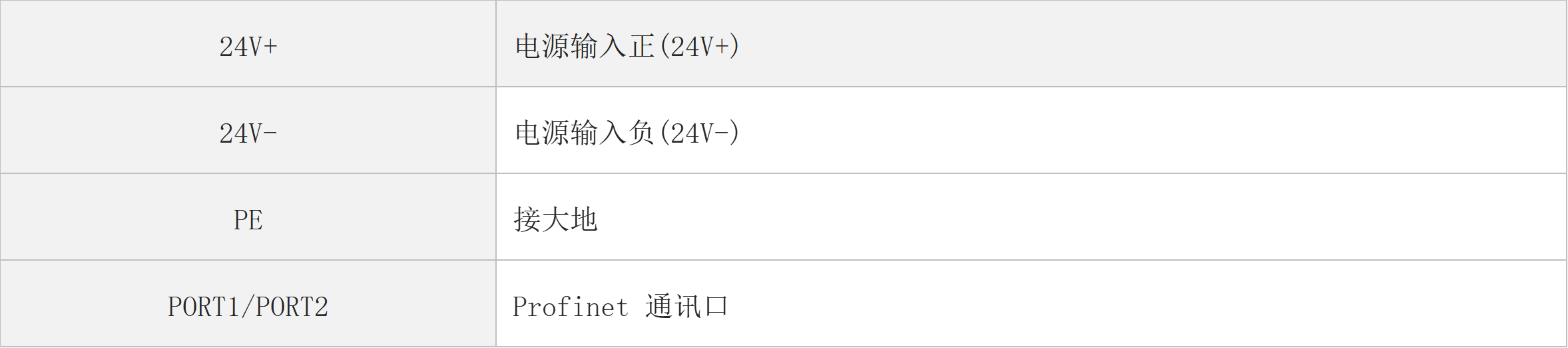

接线参数

机械参数

说明书

SG-ADIO-刀片式说明书 v3.0.pdf

说明书下载

软件下载

三格电子——刀片式IO——Profinet

刀片Io外壳的3D.zip

三格电子——刀片式IO——Profinet

GSDML-V2.4-SG-ADIO(h750)-20260417.xml

认证

视频

Profinet耦合器

带2个RJ45以太网接口，支持 100BASE-TX/RX，MDI/MDIX 自检测，集成交换机功能，可以组成链式网络。

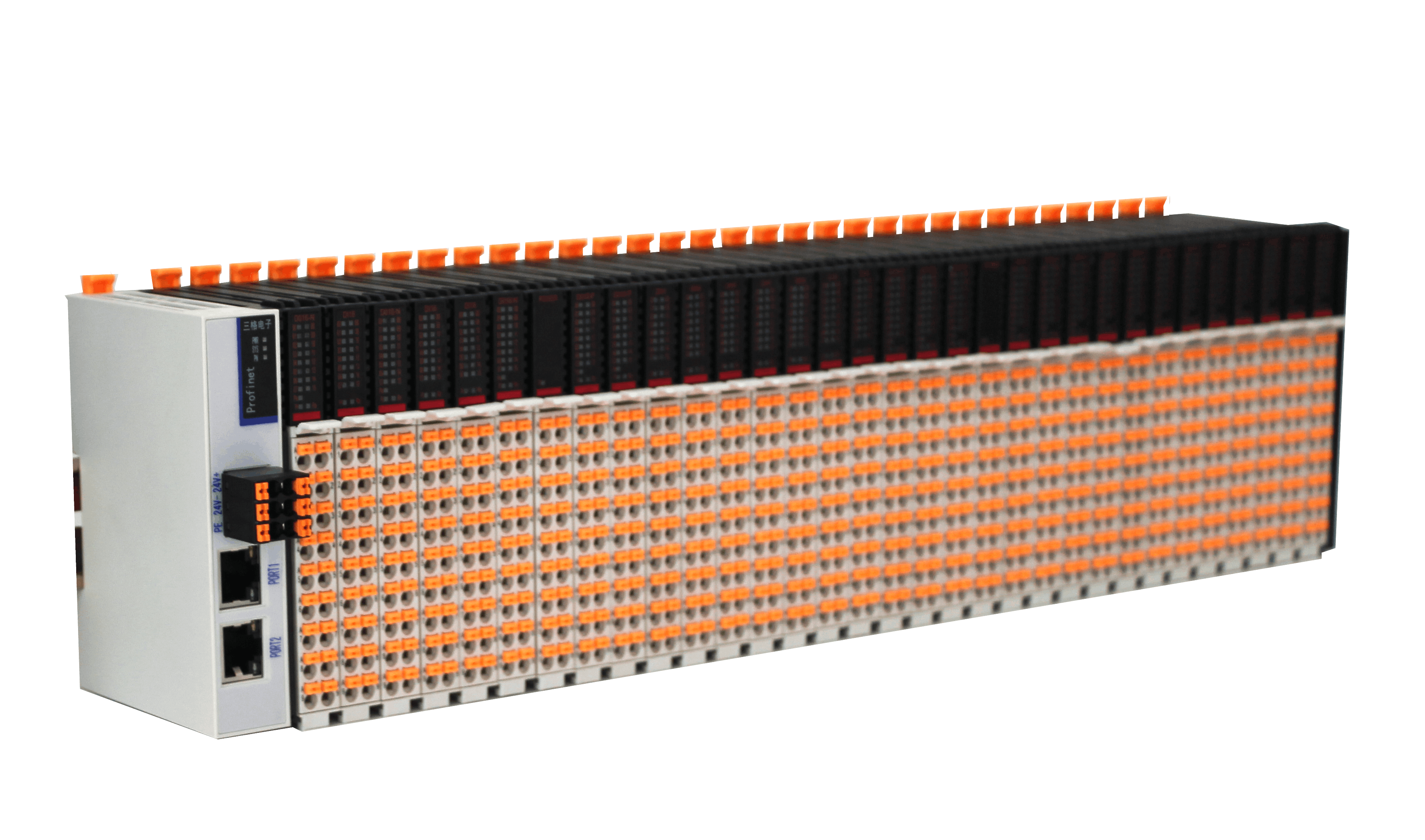

独立电源模块不属于 IO 模块，它不占用槽位，不提供输入输出数据，在组态上也不需要插入，组态时也不会显示，只负责给其它IO模块提供电源。耦合器本身内部电源可供给 8 个 IO 模块所需要的电流，如果要给一个耦合器连接超过8个IO模块就需要添加独立电源模块，独立电源模块用来给后面的IO模块供电，每个独立电源模块能供给12个IO模块所需要的电流，因此如果一个耦合器要接32IO模块（不包含独立电源模块）那么需要在第8个和第9个IO模块之间以及第20个和第21个IO模块之间分别插入一个独立电源模块。

数字量输入

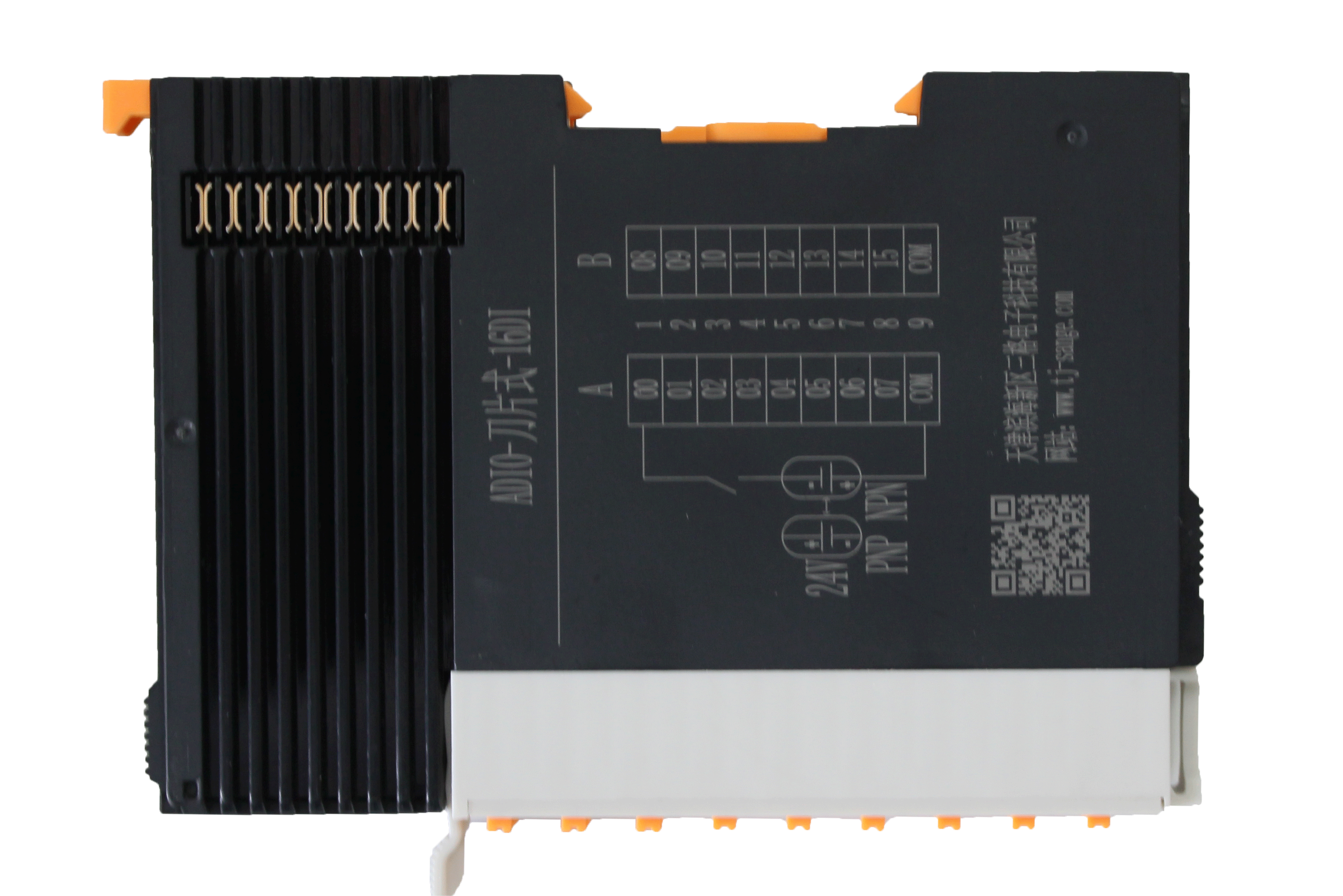

①本模块支持16通道数字量输入，支持源型/漏型双向输入，输入电压24V/0V。 ②模块和内部总线采用光耦隔离，接线端口有过压和过流保护。 ③模块每个通道均带有指示灯，用来指示外接信号状态。 ④输入阻抗>4.7kΩ。 ⑤数据滤波时间默认 3ms，用户可设置 0-20ms。

数字量输出

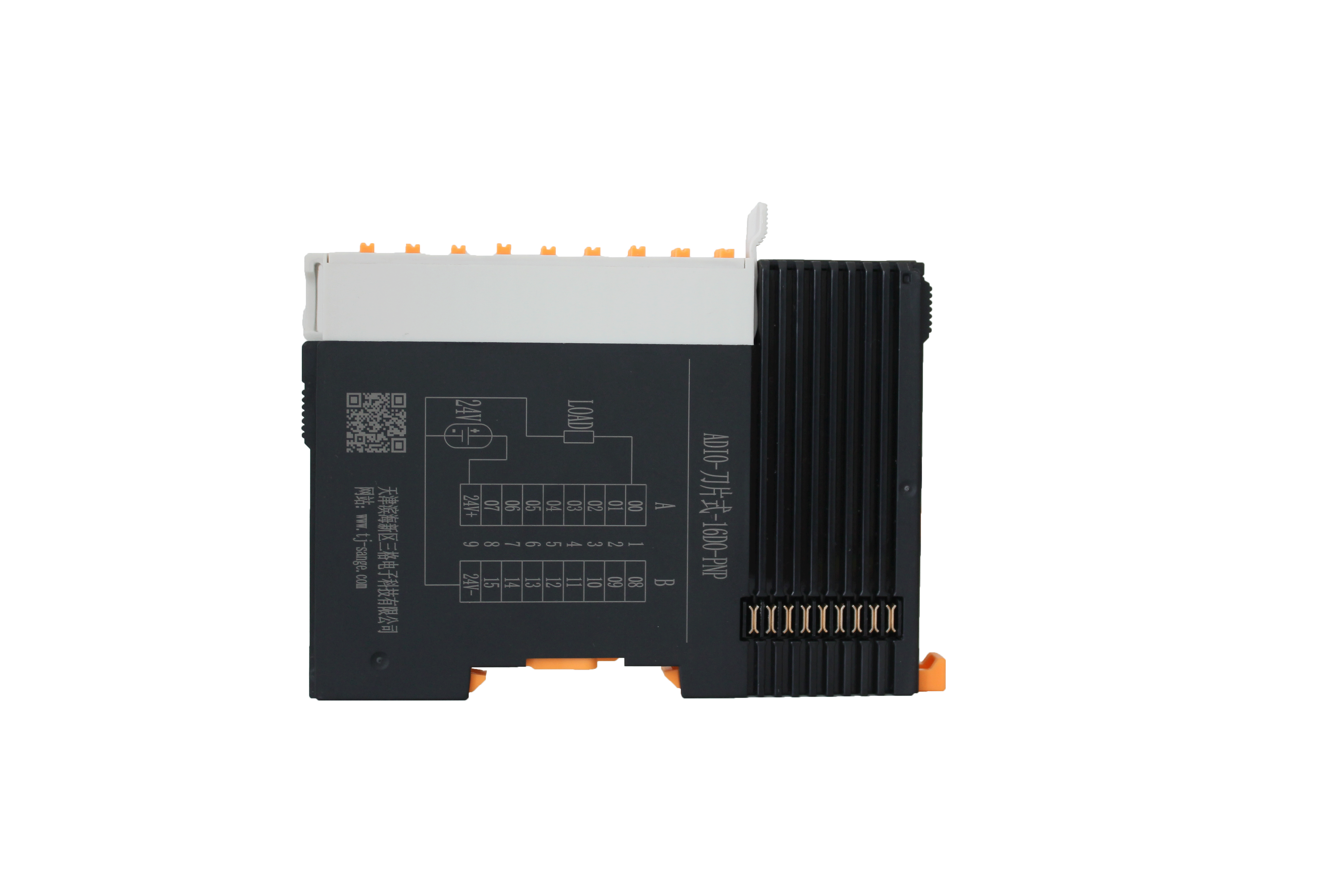

①本模块支持16通道数字量输出（NPN 型）。 ②模块和内部总线采用光耦隔离，接线端口有防反接和过流保护。 ③模块每个通道均带有指示灯，用来指示输出信号状态。 ④可接现场设备（继电器、电磁阀等），输出＜300mA。

数字量输出

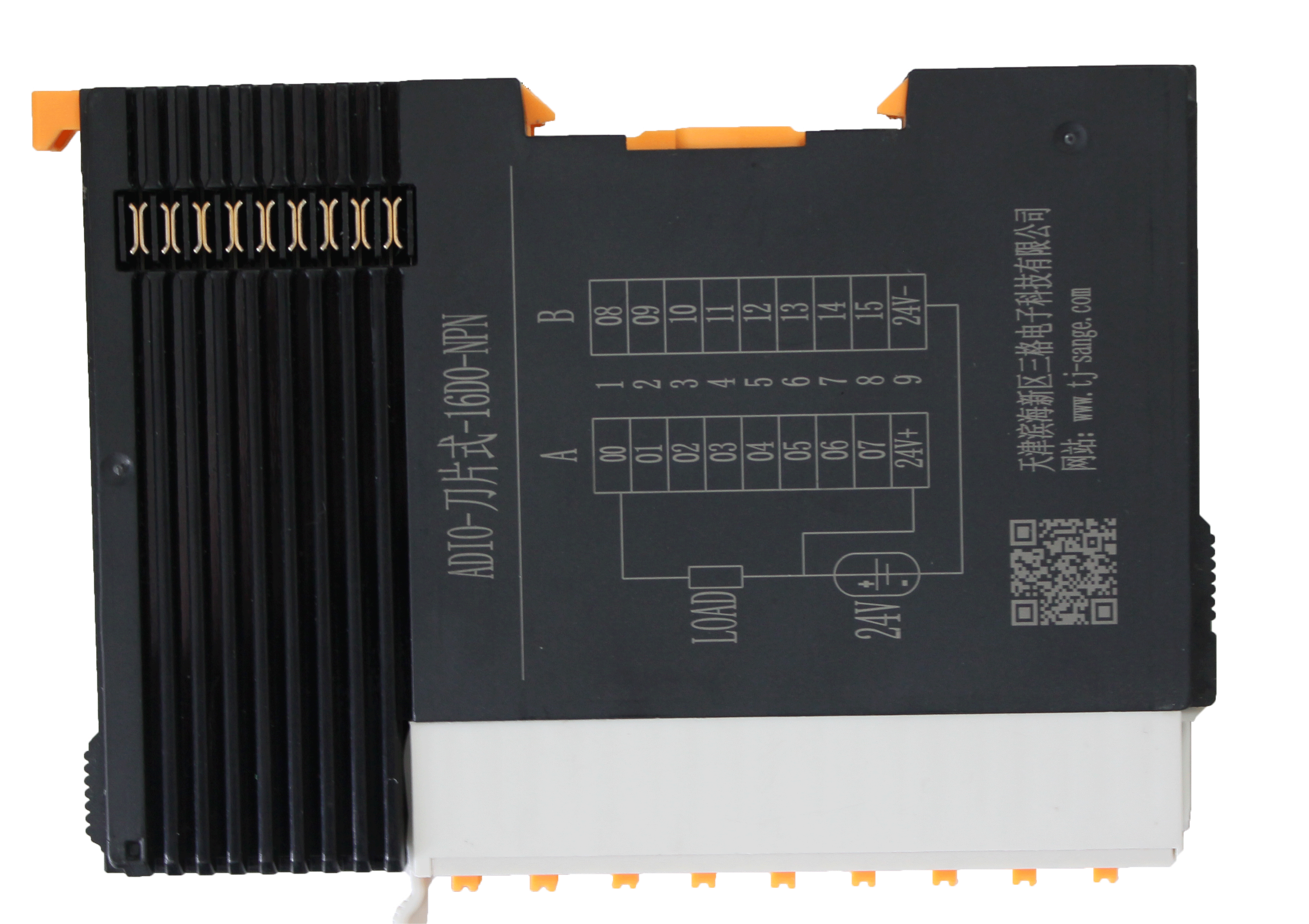

①本模块支持 16 通道数字量输出（PNP 型）。 ②模块和内部总线采用光耦隔离，接线端口有防反接和过流保护。 ③模块每个通道均带有指示灯，用来指示输出信号状态。 ④可接现场设备（继电器、电磁阀等），输出＜300mA。

①本模块支持 8 通道 4-20mA 电流输入。 ②模块内部 AD 芯片与主控之间有光耦隔离，接线端口有过压过流保护。 ③模块每个通道均带有指示灯，用来指示输入电流是否大于 4mA。 ④AD 芯片分辨率 16 位，测量精度 1%
