现场总线类

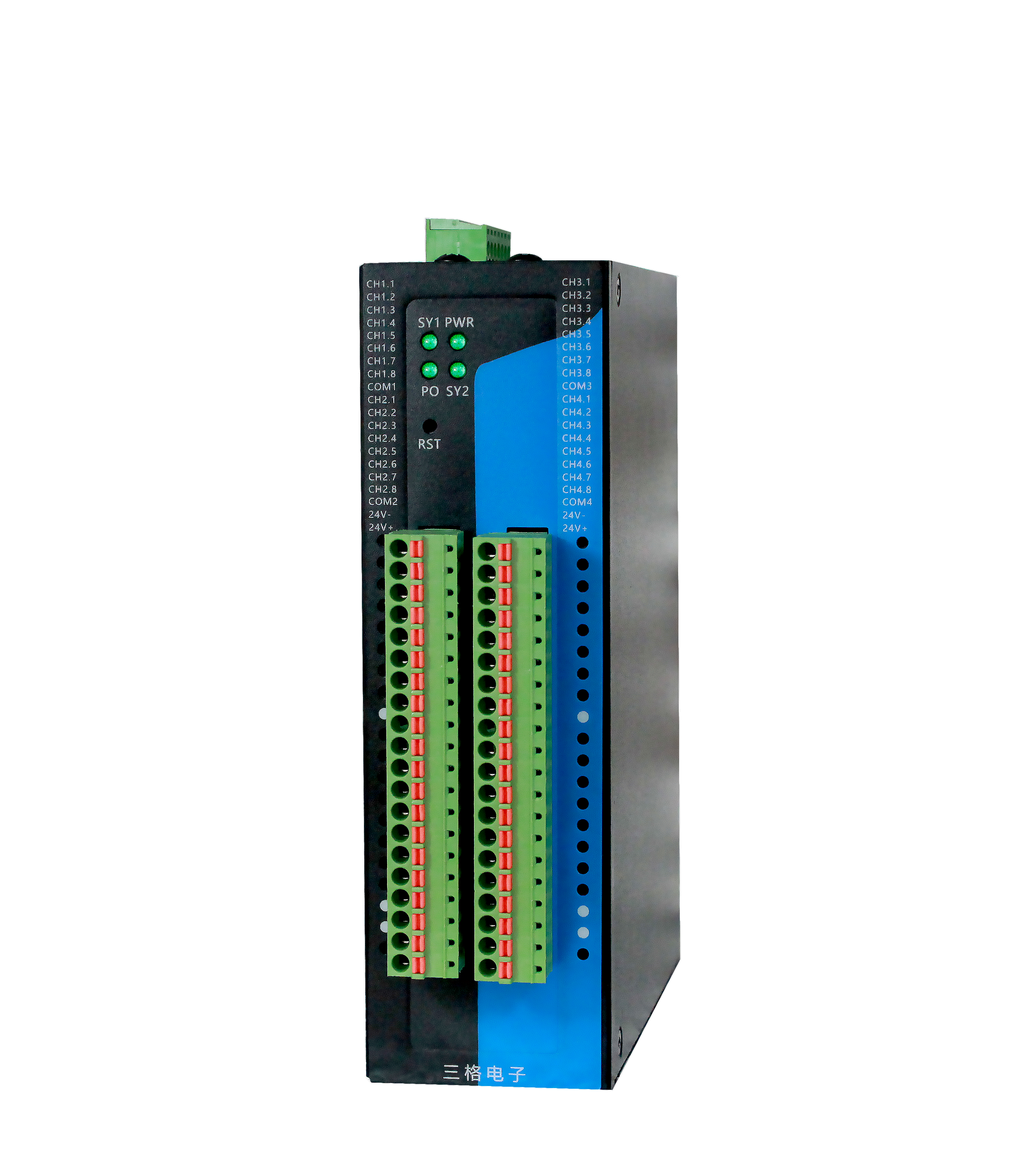

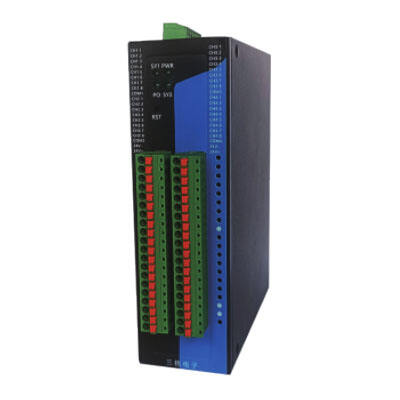

订货号：SG-CORE-PN(h750)-8AO(4-20mA)-8AI(0-10V)-8DI-8DO-NPN

Profinet 电流型8模拟量输出/电压型8模拟量输入/8数字量输入/NPN型8数字输出

本产品是三格电子研发生产的积木式 IO，Profinet通信方式，电流型8路模拟量输出、电压型8路模拟量输入、8路数字量输入、NPN型8路数字输出，模块作为Profinet 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持100BASE-TX/RX，MDI/MDIX 自检测，集成交换机功能，可以组成链式网络。适应 PROFINET V2.31 协议，采用实时（RT）通讯功能。

说明书下载

详情下载认证视频相关产品

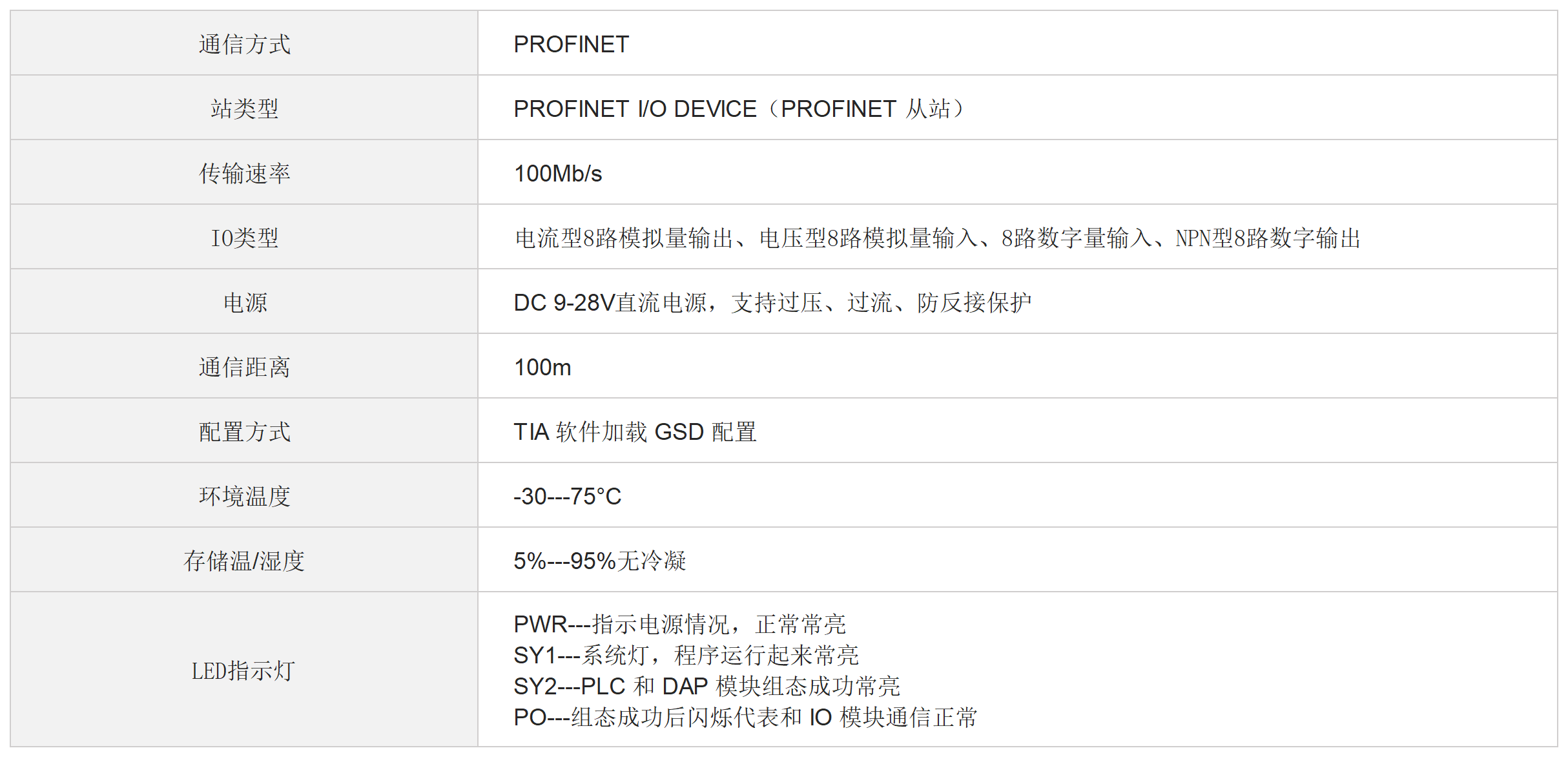

技术信息

//www.tj-sange.com/oss/upload/20230926/f07f6e7edf3203d1fa5fd61ef3e5306c.png

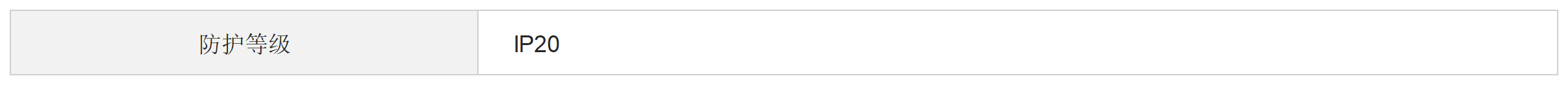

安全及保护

//www.tj-sange.com/oss/upload/20230926/43421b3adbcbc87efa00184cb430c170.png

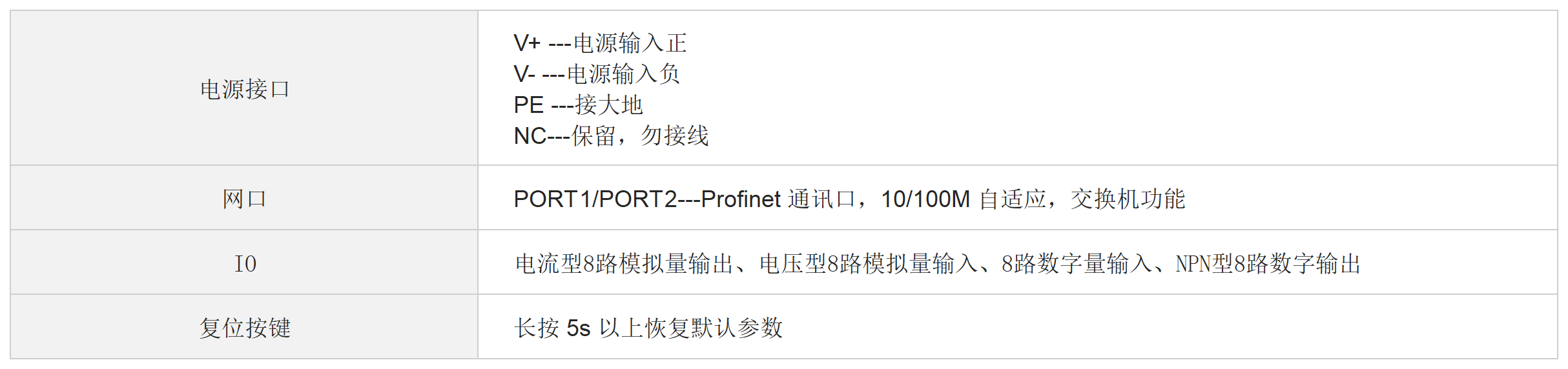

接线参数

//www.tj-sange.com/oss/upload/20230926/8ac49884d446a906fcbf9ed9a98adee4.png

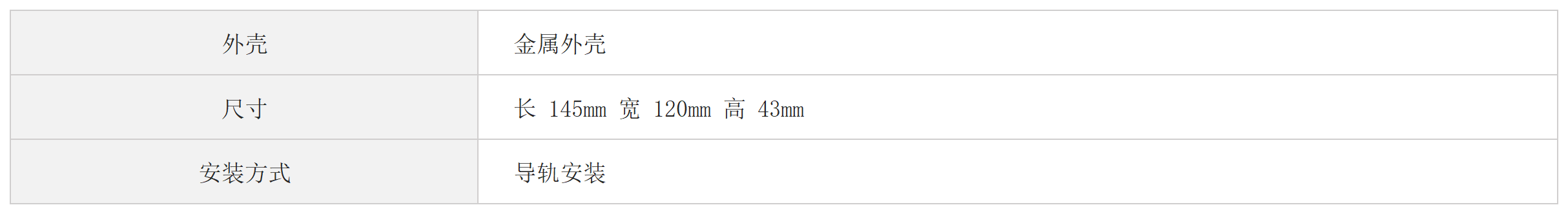

机械参数

//www.tj-sange.com/oss/upload/20230926/f7d0ab00647346ad84d481eb4755d80b.png

说明书

说明书下载

点击下载

软件下载

三格电子——积木式IO——profinet

Profinet IO配置流程说明20220930.pdf

三格电子——积木式IO——profinet

远程IO接线原理和说明 20230117.pdf

三格电子——积木式IO——profinet

GSDML-V2.4-SG-ADIO(h750)-20241205.xml

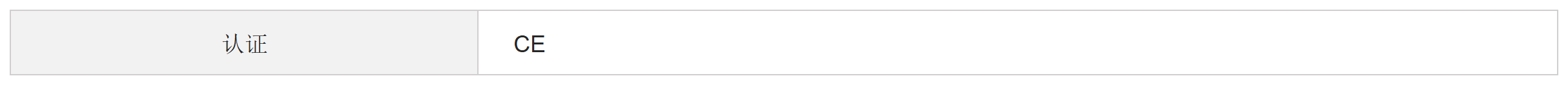

认证

//www.tj-sange.com/oss/upload/20230926/3024f6722cbb1e6bb3839e1aca6ccb7e.png
