订货号：SG-CORE-PN(h750)-16DI-16DO-PNP

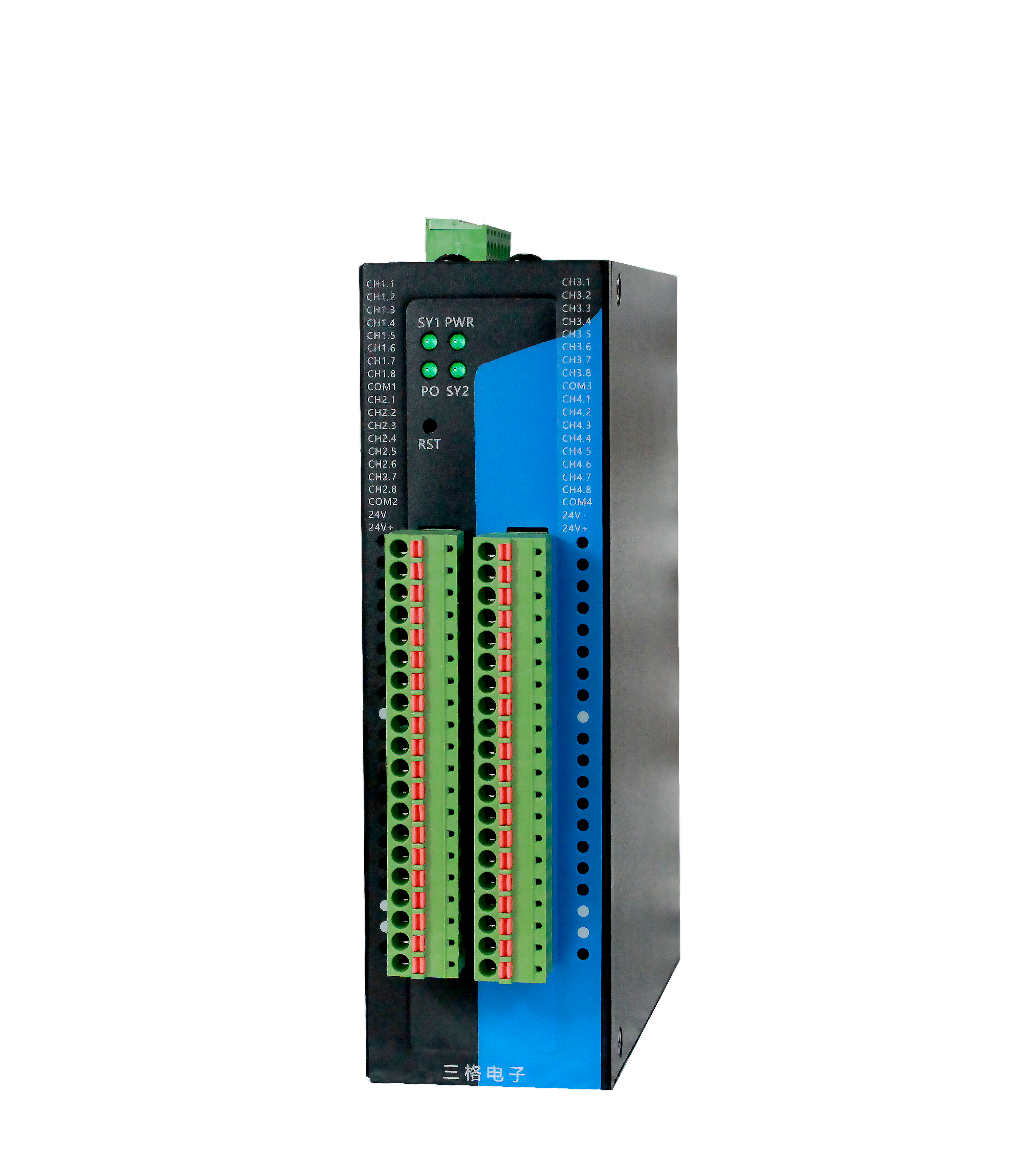

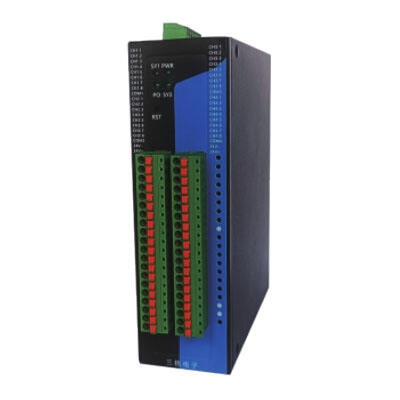

Profinet 16数字量输入/PNP型16数字输出

本产品是三格电子研发生产的积木式 IO，Profinet通信方式，16数字量输入和PNP型16数字输出，模块作为Profinet 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持100BASE-TX/RX，MDI/MDIX 自检测，集成交换机功能，可以组成链式网络。适应 PROFINET V2.31 协议，采用实时（RT）通讯功能。

说明书下载

详情下载认证视频相关产品

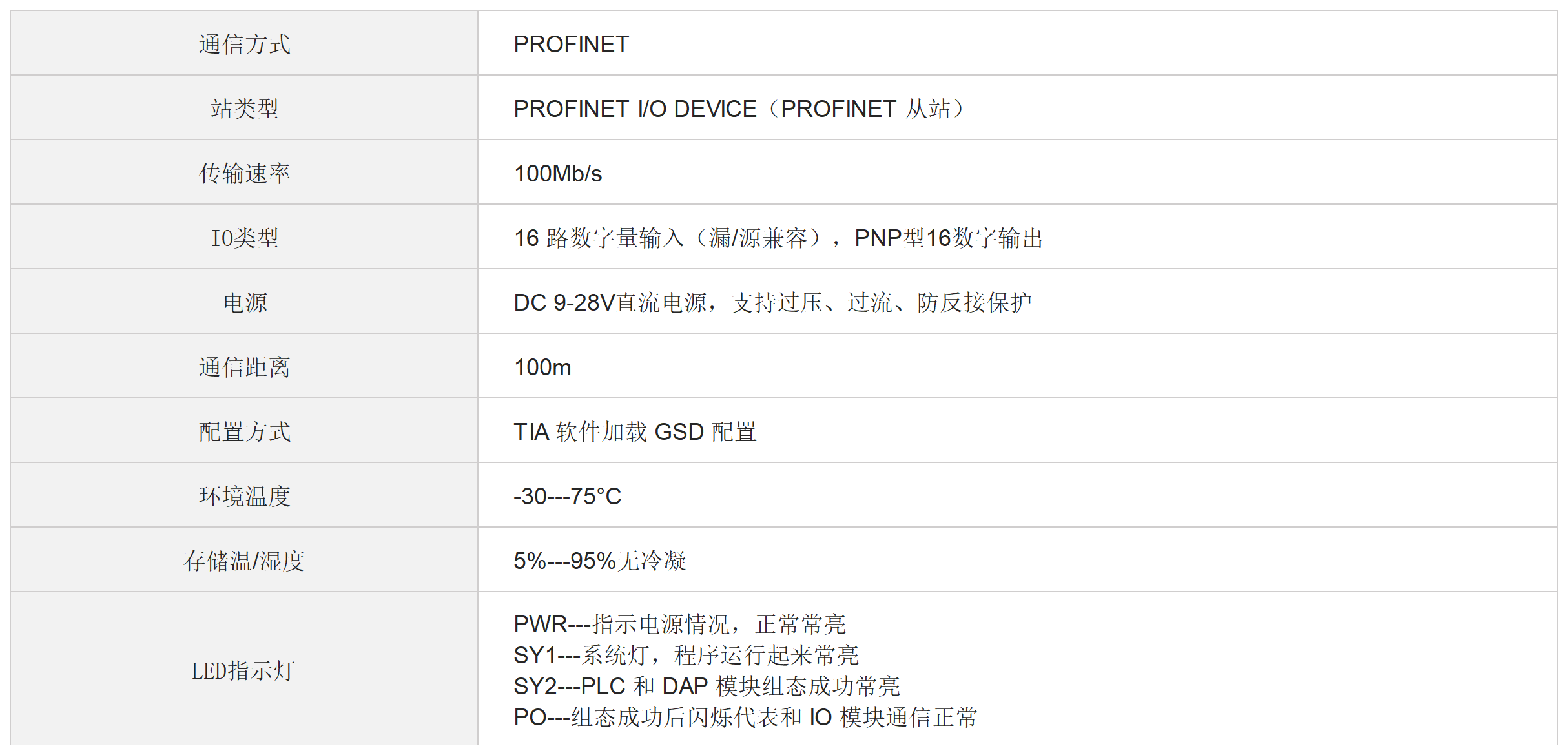

技术信息

//www.tj-sange.com/oss/upload/20230926/47c6c30e018f15d50182e0f4f20fbee8.png

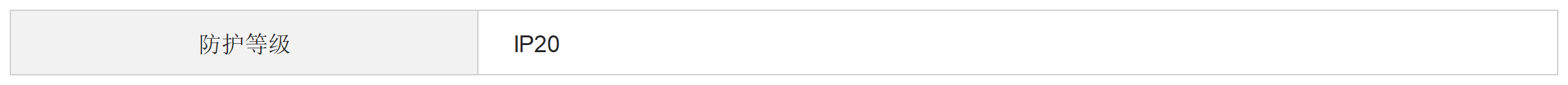

安全及保护

//www.tj-sange.com/oss/upload/20230926/d86b15da5361eea060eecc2e72d7acc9.png

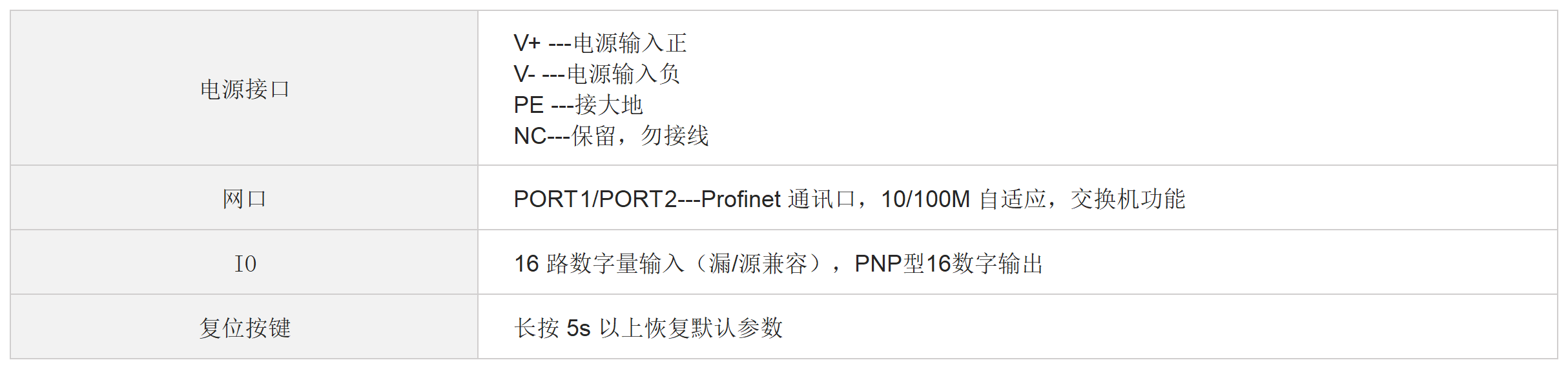

接线参数

//www.tj-sange.com/oss/upload/20230926/41ccef39460c231c75c4c29d811fc8eb.png

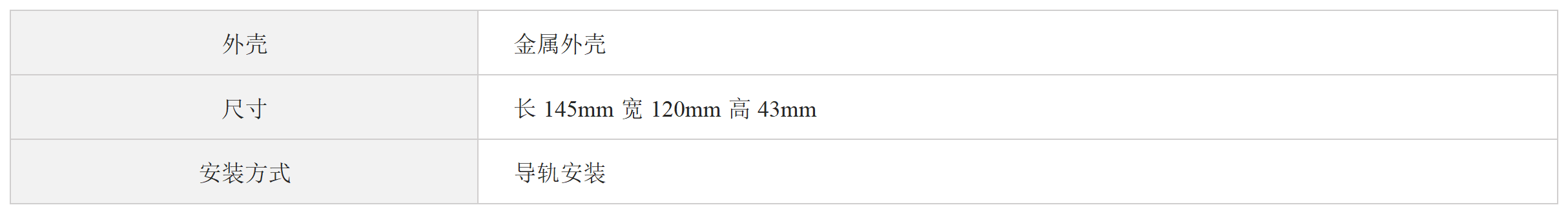

机械参数

//www.tj-sange.com/oss/upload/20230926/8fb94c80d2fac9649d1e28ba7bb269c5.png

说明书

说明书下载

点击下载

软件下载

三格电子——积木式IO——profinet

Profinet IO配置流程说明20220930.pdf

三格电子——积木式IO——profinet

远程IO接线原理和说明 20230117.pdf

三格电子——积木式IO——profinet

GSDML-V2.4-SG-ADIO(h750)-20241205.xml

三格电子——积木式IO——profinet

积木式IO CAD图.dwg

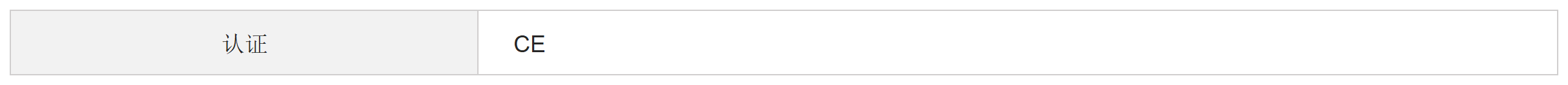

认证

//www.tj-sange.com/oss/upload/20230926/82b251a1737528a7dcd389a56cc15c74.png
