一、上位机采集PLC数据的常见方式
通信协议支持：
OPC UA/DA：工业标准协议，通用性强，兼容多数PLC（西门子、三菱、欧姆龙等）。
Modbus TCP/RTU：适用于支持Modbus的PLC及设备。
厂家专用协议：如西门子S7协议、三菱MC协议等。
MQTT/HTTP：用于物联网云端数据交互。
硬件连接方式：
网口通信（Ethernet）：通过交换机或直连。
串口通信（RS232/RS485）：通过串口转USB或串口服务器。
总线模块：如Profibus、CAN等（需专用接口卡）。
软件方案：
OPC服务器软件（如KEPServer、Matrikon） + 上位机OPC客户端。
开源库（如python-snap7、libmodbus）自主开发。

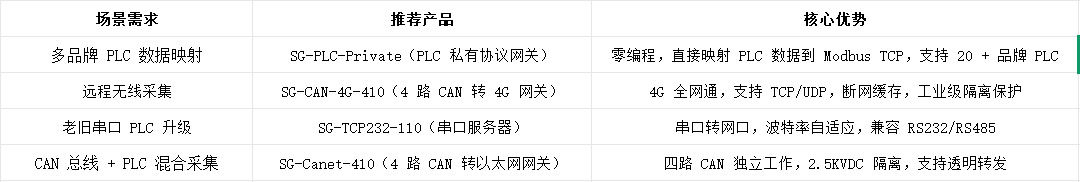

二、产品选型建议
三、主流采集方案

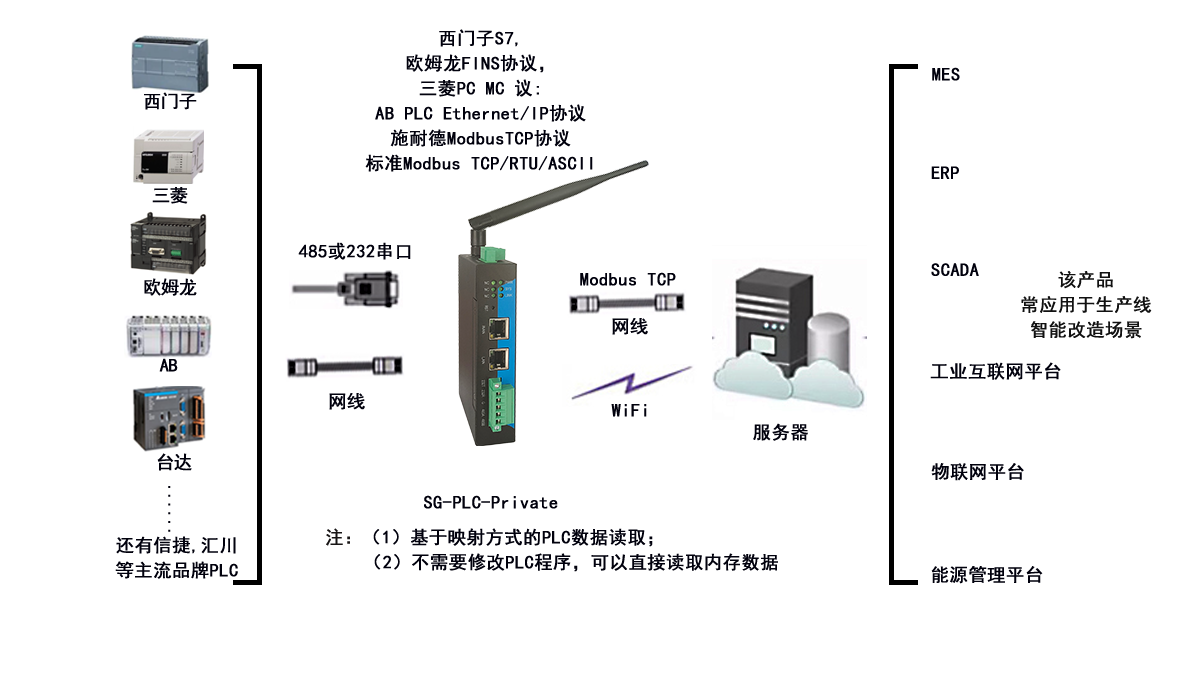

方案 1：组态软件采集（新手首选，零代码）
核心设备：三格电子 SG-PLC-Private 网关 + 组态王 / WinCC / 力控
硬件连接：PLC → 网关网口 / 串口 → 上位机以太网
网关配置：
用配置软件搜索设备（默认 IP：192.168.1.37）
选择 PLC 品牌与协议，填入 IP / 站号
映射 PLC 寄存器到 Modbus 地址（如 DB1.DBW0→40001）
上位机操作：
添加 Modbus TCP 驱动，连接网关 IP
绑定变量，生成监控画面（仪表盘 / 趋势图）
运行工程，自动循环采集
优势：支持数据过滤、边缘计算、MQTT 上传至云平台
方案 2：OPC 标准化采集（复杂组网首选）
核心设备：三格电子 SG-PLC-Private 网关 + KEPServerEX
OPC 服务器配置：
安装 KEPServer，添加三格 Modbus 驱动
连接网关，导入映射的 PLC 变量表
上位机连接：
组态软件 / 自定义程序通过 OPC UA/DA 连接服务器
订阅变量，实现跨品牌 PLC 统一采集
优势：网关自动维护通信，上位机无需适配不同 PLC 协议
四、远程无线采集（户外 / 跨厂区）
核心产品：SG-CAN-4G-410（4 路 CAN 转 4G 网关）
硬件连接：PLC（以太网 / 串口）→ 网关 LAN 口 → 插入物联卡
网关配置：
设置 4G APN 参数（移动 / 联通 / 电信通用）
选择 TCP Client 模式，填写上位机公网 IP / 端口
启用断网缓存（最大支持 10 万条数据）
上位机接收：
部署 TCP 服务器程序，监听指定端口
实时接收网关转发的 PLC 数据，支持远程控制指令下发
典型场景：工程机械、新能源设备、户外基站监控
五、优势
零编程适配：SG-PLC-Private 网关无需修改 PLC 程序，直接读取内存数据
工业级可靠性：-40℃~85℃宽温，2.5KVDC 电气隔离，抗电磁干扰
灵活扩展：支持固件远程升级，配置自动保存，断电不丢失
多协议兼容：覆盖 S7、MC、Fins、Modbus 等 20 + 工业协议
