现场总线类

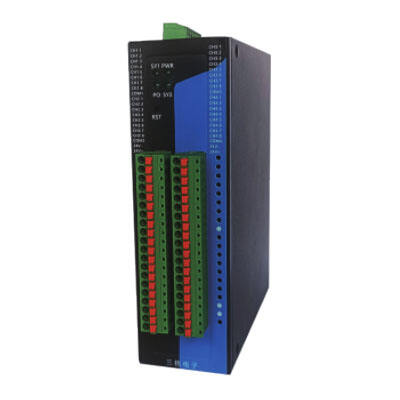

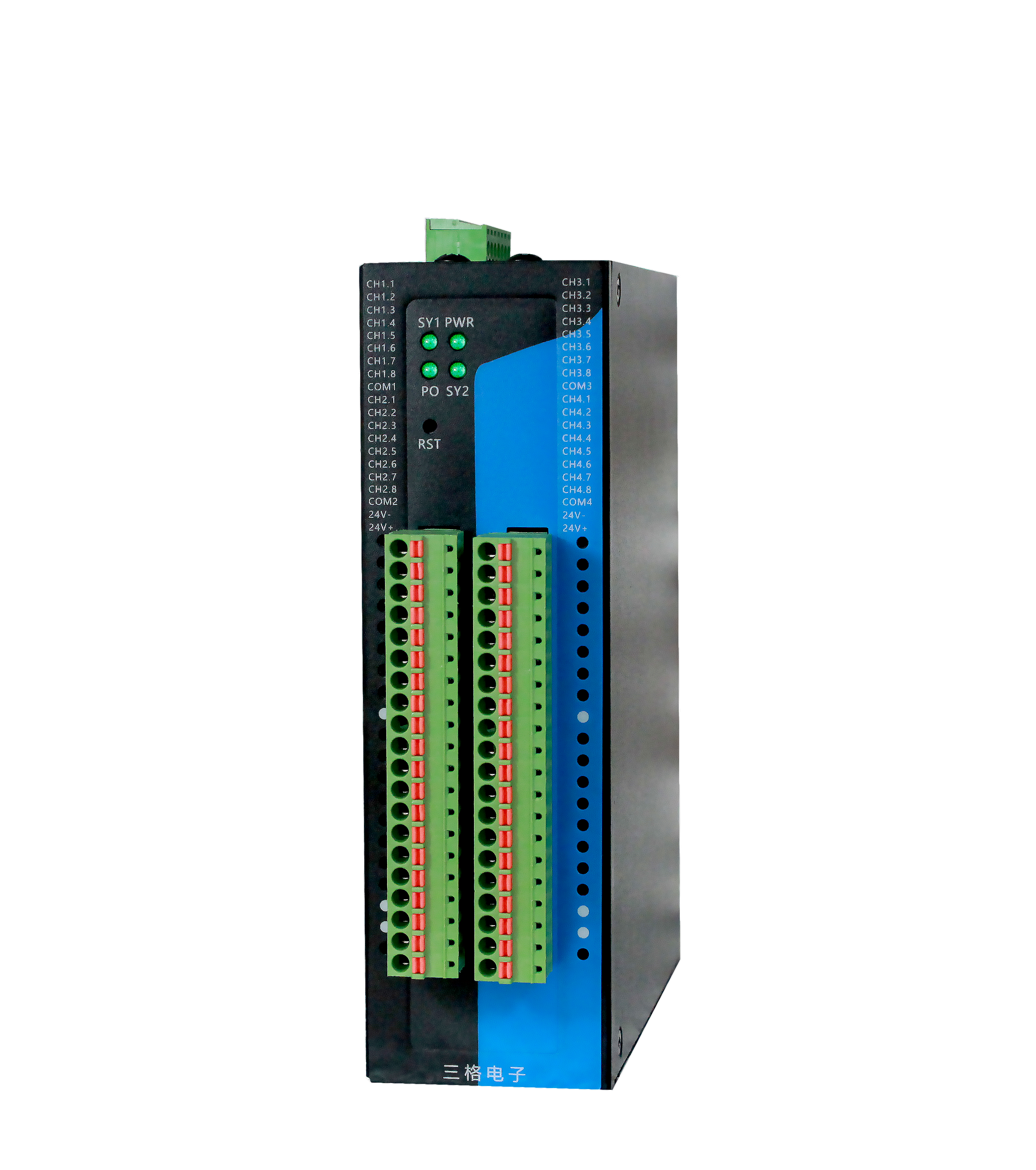

订货号：SG-CORE-EIP-8AO(4-20mA)-8AI(0-10V)-8DI-8DO-NPN

EtherNet/IP 电流型8模拟量输出/电压型8模拟量输入/8数字量输入/NPN型8数字输出

本产品是三格电子研发生产的积木式 IO，EtherNet/IP通信方式，电流型8路模拟量输出、电压型8路模拟量输入、8路数字量输入、NPN型8路数字输出，带 2 个 RJ45 以太网接口，支持 100BASE-TX/RX，MDI/MDIX 自检测，集成交换机功能，可以组成链式网络。

说明书下载

详情下载认证视频相关产品

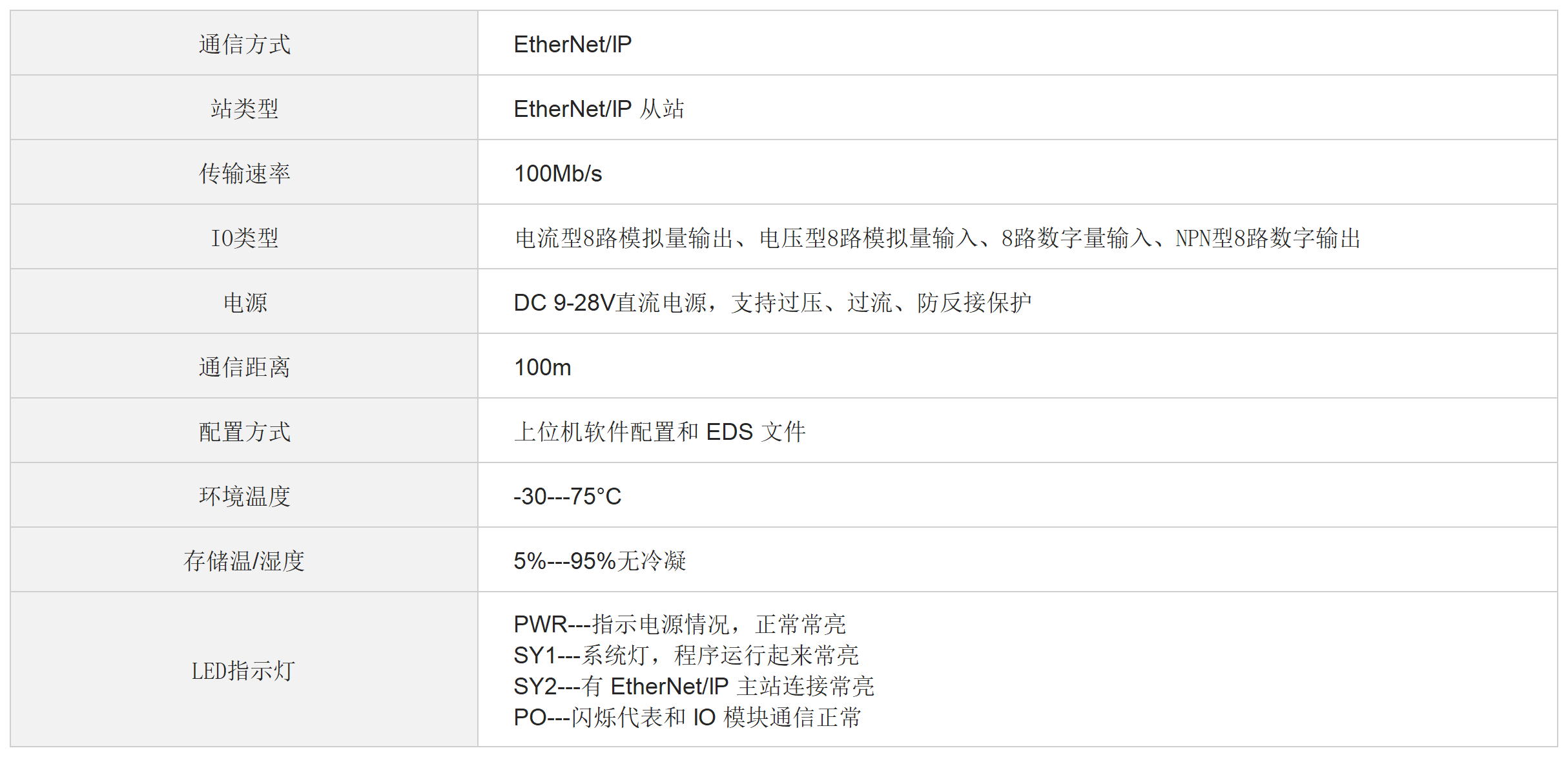

技术信息

//www.tj-sange.com/oss/upload/20230927/7a2ca3e19719b7625d6960308b9fbaf5.png

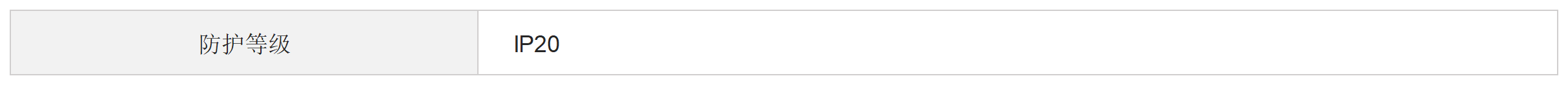

安全及保护

//www.tj-sange.com/oss/upload/20230927/050a1a22214145b5f80223d0d3e8a730.png

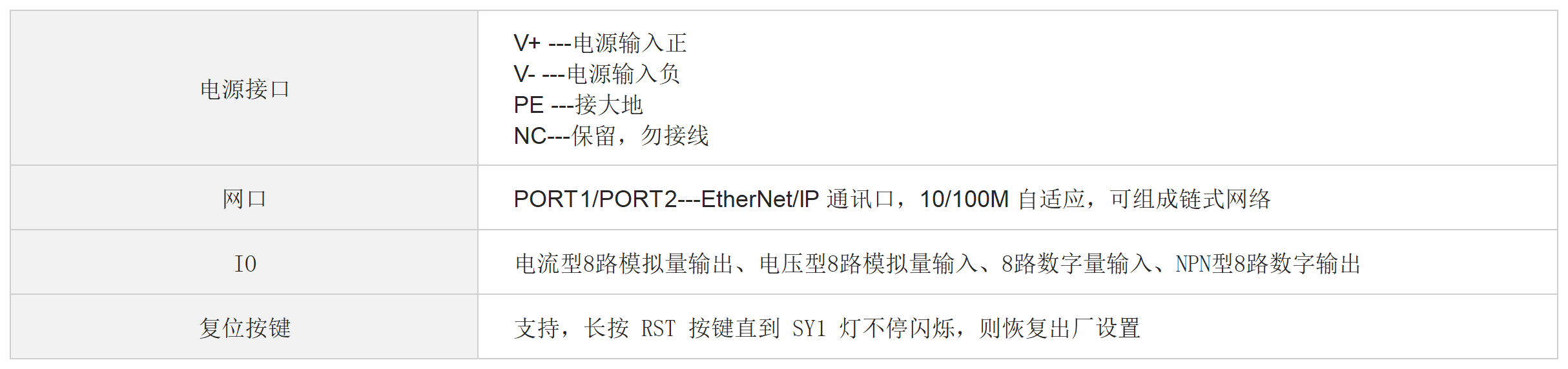

接线参数

//www.tj-sange.com/oss/upload/20230927/b6e6bf5404a26c6f5173b14b9c1664bd.png

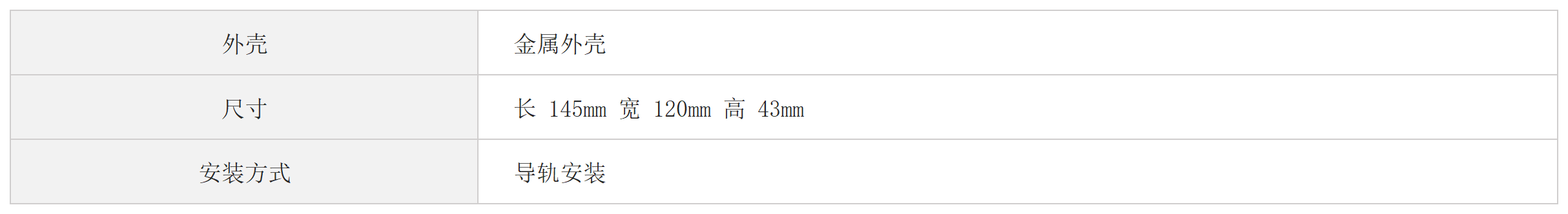

机械参数

//www.tj-sange.com/oss/upload/20230927/31a535a64d01fda9a4ff73645b6d5633.png

说明书

说明书下载

点击下载

软件下载

三格电子——积木式IO——EIP

远程IO接线原理和说明 20230117.pdf

三格电子——积木式IO——EIP

ethernet IO资料包20230419（压缩包密码：123456）.zip

三格电子——积木式IO——EIP

Sange Elec EIP Adapter1 v1.3（密码：123456）.zip

三格电子——积木式IO——EIP

积木式IO CAD图.dwg

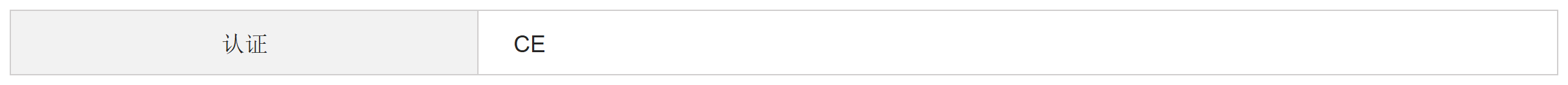

认证

//www.tj-sange.com/oss/upload/20230927/ef6d4fc5a0197ff787720688266149cf.png
