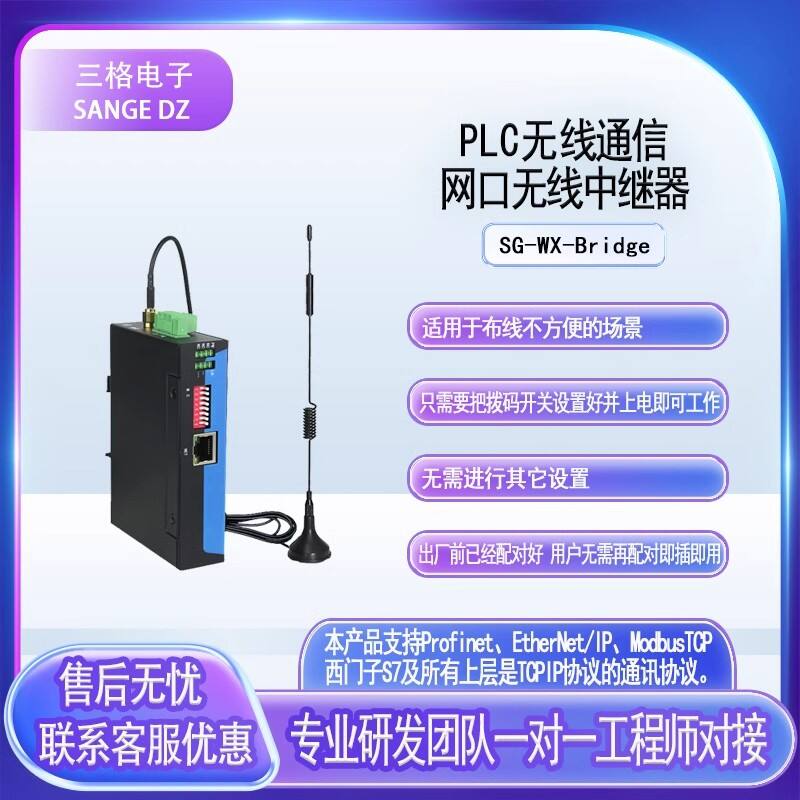

在工业自动化场景中，有线布线的复杂性常常成为制约设备互联的瓶颈。三格电子推出的工业以太网无线网桥（型号：SG-WX-Bridge），以多协议兼容、即插即用和高抗干扰特性，为工业现场提供了一种灵活高效的无线通信方案。本文从技术特性、应用场景及核心优势等方面展开解析。

一、产品定位与核心功能

该无线网桥的核心功能是实现工业以太网协议（如Profinet、EtherNet/IP、Modbus TCP）与无线通信的转换，支持1个AP（接入点）最多连接8个STA（站点）的组网模式，且AP与STA之间、STA与STA之间均可双向通信。其主要特点包括：

协议兼容性：支持Profinet、EtherNet/IP、Modbus TCP、西门子S7等主流工业协议，覆盖90%以上工业设备通信需求。

灵活组网：支持一对一、一对多拓扑结构，适用于分布式设备连接场景。

简化部署：无需复杂配置，拨码开关设置后即可上电运行，出厂预配对版本更支持即插即用。

二、技术特性解析

硬件设计

电源与防护：支持宽电压输入（9-36V DC），内置过压/过流保护，适应工业现场电源波动；工作温度范围-30℃~75℃，湿度5%~95%无冷凝，满足严苛环境要求。

无线性能：最大传输速率15Mbps（300米内），最大通信距离600米，内置高增益天线抗干扰能力强，可在大电机、变频器干扰环境下稳定运行。

安装与配置

导轨安装：采用标准工业导轨安装方式，节省空间且稳固可靠。

拨码配对：通过拨码开关设置AP/STA模式，手动配对后信息自动保存，重启无需重复操作。

状态指示：配备电源（PW）、连接状态（LN）、信号强度等多色LED指示灯，支持快速故障诊断。

通信优化

数据缓存机制：在网络波动时自动暂存数据，确保通信连续性。

PLC参数调整：建议在PLC编程中延长通信超时时间和看门狗周期，以适配无线传输的延迟特性。

三、典型应用场景

智能工厂改造
在保留原有有线控制系统（如西门子S7系列PLC）的基础上，将新增的移动设备（如AGV、协作机器人）通过无线网桥接入同一网络，避免布线成本48。

能源管理系统
通过一对多组网，同时采集分散的Modbus TCP电表、Profinet传感器数据，上传至中央监控平台，实现能源数据的集中分析与优化。

分布式产线控制
在汽车制造车间，利用多STA特性连接不同区域的EtherNet/IP伺服驱动器和Profibus DP远程I/O，构建灵活的分区控制架构。

四、核心竞争优势

高效组网：单AP支持8个STA并行通信，显著降低硬件成本与部署复杂度。

工业级可靠性：通过EMC四级抗干扰认证，双电源冗余设计可选，保障关键场景连续运行。

零编程集成：兼容西门子TIA Portal等工程软件，支持GSD文件导入，缩短调试周期。

跨行业通用性：适用于汽车制造、电力、冶金、物流等领域，助力企业实现无线化升级。

五、使用注意事项

天线架设：建议架高至1.5米以上，远离墙体和其他设备（间距≥1米），避免信号衰减。

环境适配：避免在强电磁干扰源附近部署，必要时采用定向天线增强信号稳定性。

协议优化：针对无线网络特性，适当调整PLC通信参数（如Profinet从站数据更新周期）以提升稳定性。
