三菱FX系列PLC转网口

型号：SG-FX-210

本产品用于三菱 FX1N/1S/2N/3S/3G/3GC/3U/3UC 系列的PLC拓展网口功能，为满足工厂建立现代化网络监控系统而设计，网口支持MELSOFT协议、MC协议、Modbus协议。

SG-FX-210采用模块化设计，在不影响PLC编程口原有功能的情况下，可通过模块网口监控PLC内部数据，以及程序上下载等功能。模块本身支持从PLC MD8接口直接取电，无需额外电源，方便现场安装。

使用场景

一般场景下PLC编程口会连接触摸屏，以监控PLC内部数据，由于FX系列PLC没有网口功能，所以数据在接入现代化网络监控系统过程中会非常困难。该模块就可以很好的解决这个问题，将PLC编程口跟模块COM1口连接，（如果有触摸屏跟模块COM2口连接），再通过模块的网口就可以轻松的接入网络监控系统，同时还支持编程软件等第三方组态软件通过网络连接到PLC。

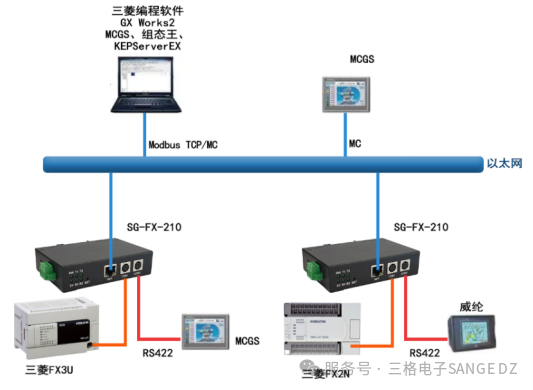

网络拓扑图如下：

硬件介绍

硬件特性

• 内部高速32位处理器；

• 10M/100M 自适用以太网接口，电磁隔离；

• COM1口波特率自适应；

• COM2口波特率自适应；

• 供电电压范围 9V～36V直流（支持从PLC MD8接口直接取电）；

• 工作温度：-40℃～85℃；

• 湿度：5% - 95% RH，无凝露；

• 防护等级：IP20；

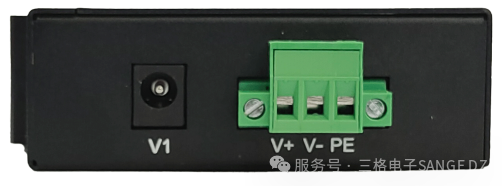

电源接口

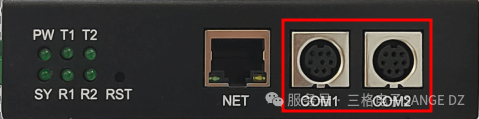

COM1、COM2口

COM1接口直接连接PLC，针脚定义：

COM2接口直接连接PLC，针脚定义：

以太网接口

10M/100M以太网、RJ45接口，2KV电磁隔离。

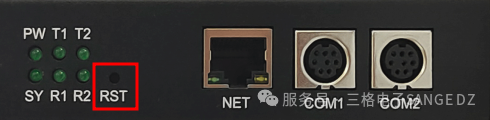

按键说明

设备有一个按键，为了防止误触，隐藏在壳子里面，如下图所示。

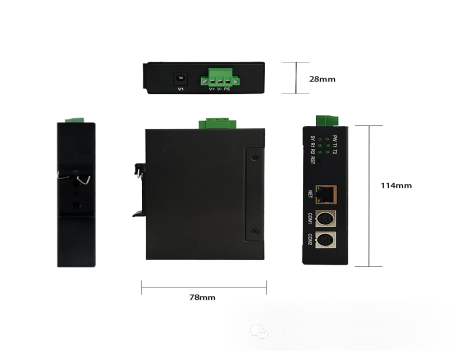

产品尺寸
